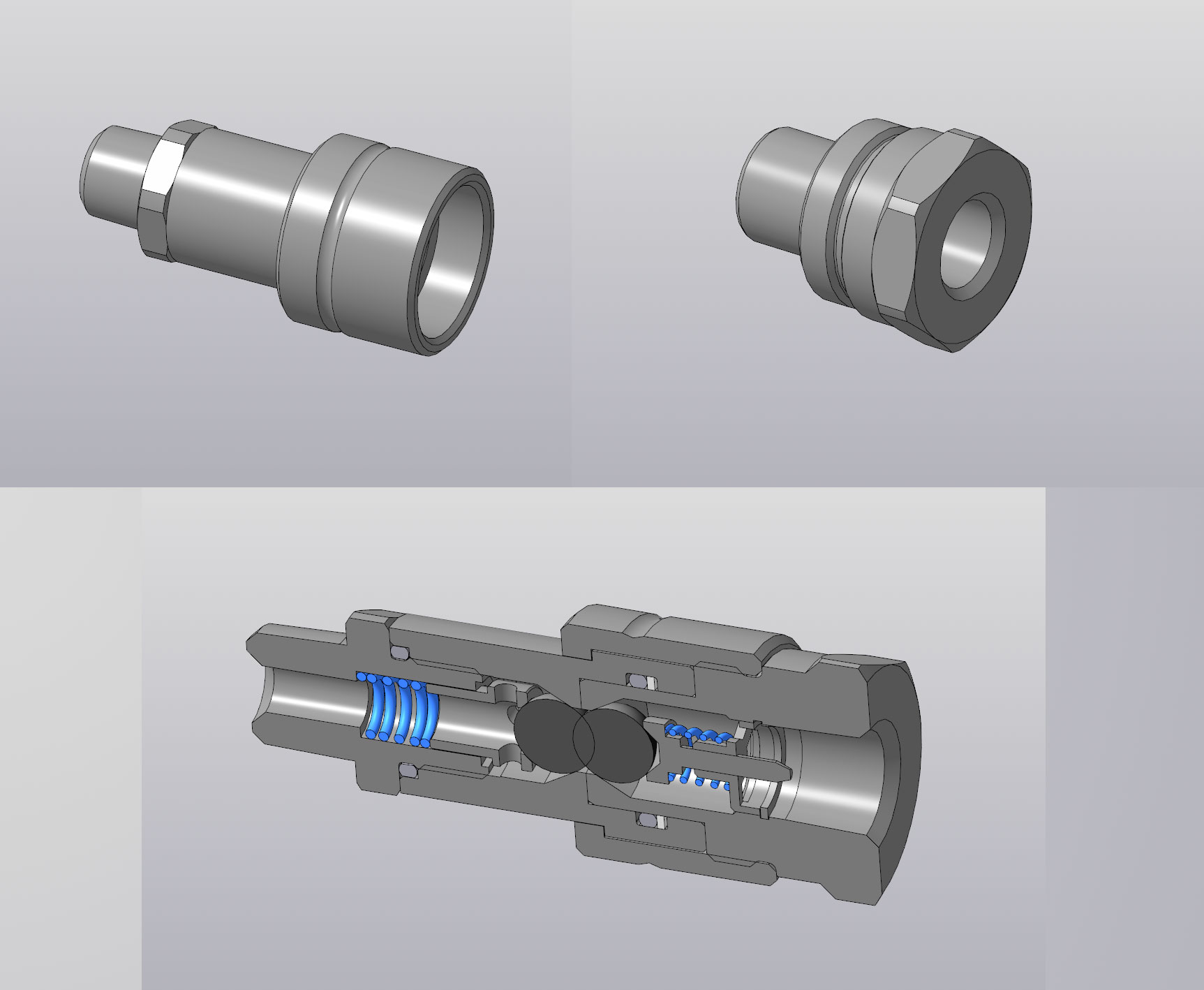

Муфта быстроразъемная комплект MALE-FEMALE, DN 10, присоединительная резьба ⅜” NPTF.
Аналог муфт Parker High pressure 3000 Series P_3050-3P и High pressure 3000 series P_3010-3P
