Чертеж аварийного выключателя подачи топлива 3D и 2D

0
453
3829
17
8
20

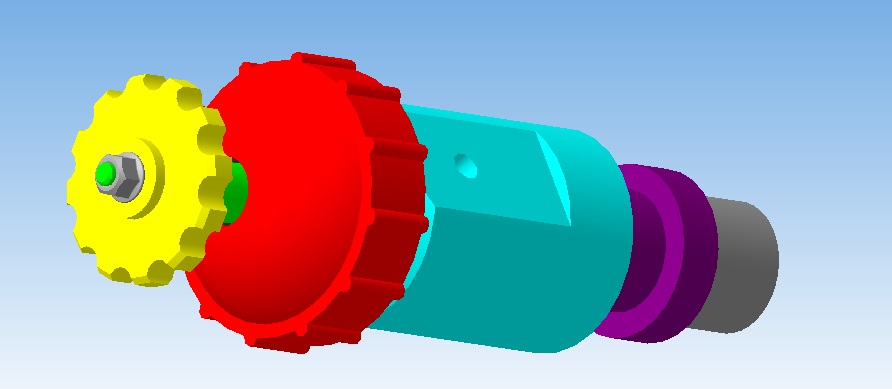

3D модель Чертеж аварийного выключателя подачи топлива 3D и 2D

Сборочный чертеж в 2D и 3D аварийного выключателя подачи топлива

3D Модели Боголюбов Выключатель подачи МЧ00.02
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Александр
Дата
26.10.2012
Язык
Русский
Состав
СБ 3D+ СБ 2D
Софт
Компас v13, CDW, M3D
Содержимое архива
  • Компас
    • 1.Корпус.m3d
    • 2D
      • Кольцо _ МЧ 00.02.00.14.cdw
      • Игла _ МЧ 00.02.00.04.cdw
      • Шайба _ МЧ 00.02.00.09.cdw
      • Клапан _ МЧ 00.02.00.05.cdw
      • Шайба _ МЧ 00.02.00.10.cdw
      • Втулка _ МЧ 00.02.00.06.cdw
      • Шайба _ МЧ 00.02.00.08.cdw
      • Крышка _ МЧ 00.02.00.07.cdw
      • Седло _ МЧ 00.02.00.03.cdw
      • Штуцер _ МЧ 00.02.00.02.cdw
      • Корпус _ МЧ 00.02.00.01.cdw
      • Маховик _ МЧ 00.02.00.13.cdw
      • Сборка 2D.cdw
    • 3.Седло.m3d
    • 14.Кольцо.m3d
    • Сборка.a3d
    • 8.Шайба.m3d
    • Сборка.spw
    • 7.Крышка.m3d
    • 4.Игла.m3d
    • 13.Маховик.m3d
    • 2.Штуцер.m3d
    • 5.Клапан.m3d
    • 11.Шайба уплотнительная.m3d
    • 12.Пружинка.m3d
    • 6.втулка.m3d
    • 10.Шайба.m3d
    • 9.Шайба.m3d
