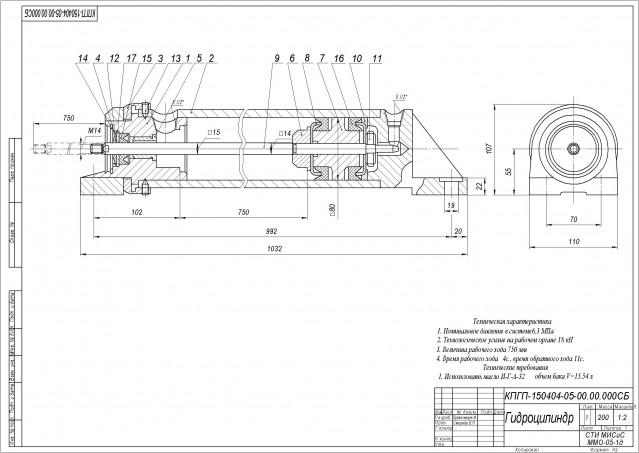

Чертеж гидроцилиндра 6,3 МПа

гидроцилиндр в разрезе
Техническая характеристика
1. Номинальное давление в системе 6,3 МПа
2. Технологическое усилие на рабочем органе 18 кН
3. Величина рабочего хода 750 мм
4. Время рабочего хода 4с., время обратного хода 11с.
СТИ МИСиС
ММО-05-1д

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D, CDW

Просмотр файлов
Гидроцилиндр мой.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 8 084
