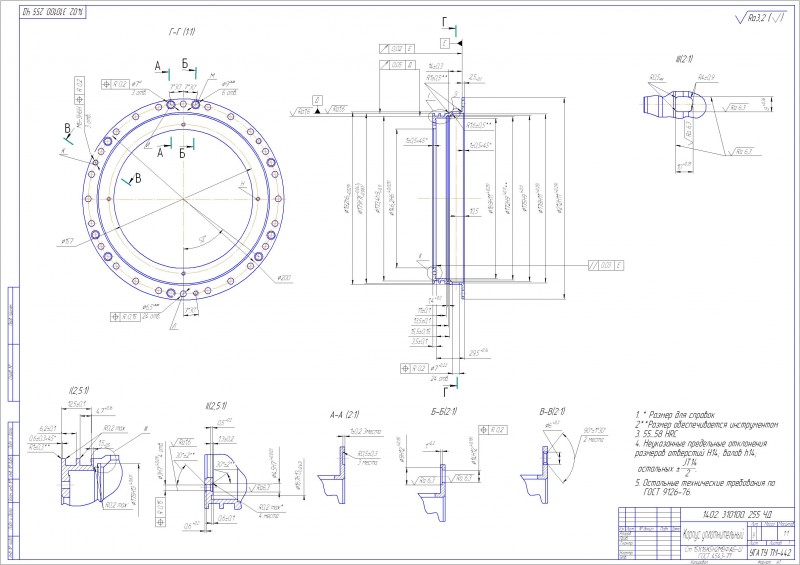

Деталь «Корпус уплотнительный» 99.01.21.122 является ответственной деталью и входит в сборочную единицу насосов. В отверстие ф146,2 h7 мм устанавливается вал; во внутреннюю расточку состоящую из трёх канавок устанавливается сальниковое уплотнительное кольцо ф172 мм. На внешней стороне корпуса перпендикулярно оси детали, выполнены две канавки шириной 4,7+0,16 мм для установки сальниковых уплотнительных колец ф178 мм. Корпус крепится к рабочему цилиндру насоса через прокладку толщиной 2 – 3 мм с помощью 24 болтов М6 или 6 шпильками М6. 4 отверстия 10×8 мм, выполненные с помощью фрезы и долбяка, используются для подвода смазки в рабочую зону насоса
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Чертёж корпуса уплотнительного
Чертёж корпуса уплотнительного
