Дроссель ПГ77-14

Технический университет имени П. О. Сухого
Кафедра гидропневмоавтоматика

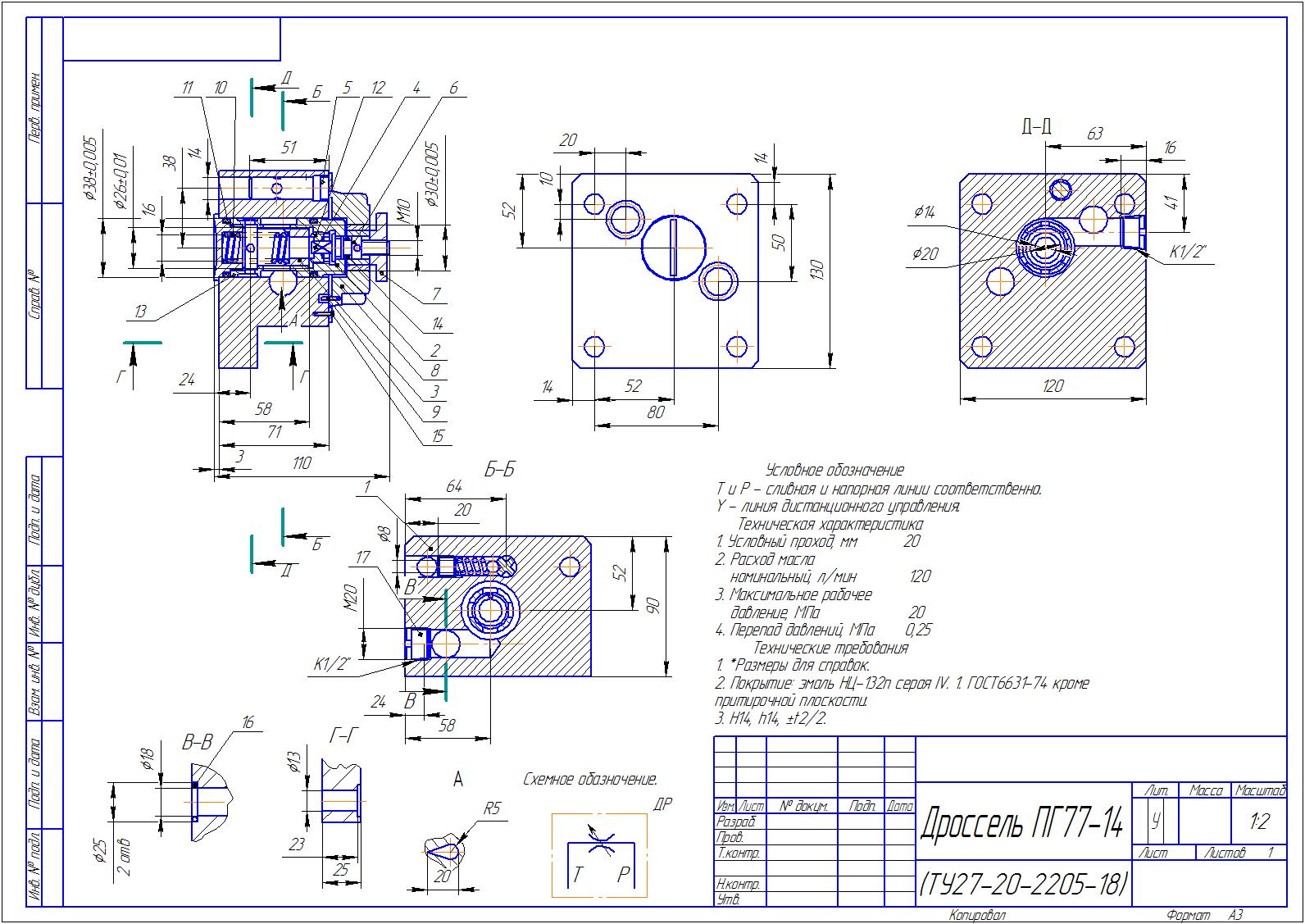

Представлен сборочный чертеж дросселя ПГ77-14
Техническая характеристика
1. Условный проход, мм 20
2. Расход масла
номинальный, л/мин 120
3. Максимальное рабочее
давление, МПа 20
4. Перепад давлений, МПа 0,25
Технические требования
1. *Размеры для справок.
2. Покрытие: эмаль НЦ-132п серая IV. 1. ГОСТ6631-74 кроме
притирочной плоскости.
3. H14, h14, t2/2.

Состав: Дроссель (СБ) Язык документа

Софт: КОМПАС-3D 14

Файлы:
Новая папка\др спец 1.cdw
Новая папка\др спец 2.cdw
Новая папка\Дроссель ПГ77 21.cdw
Новая папка
