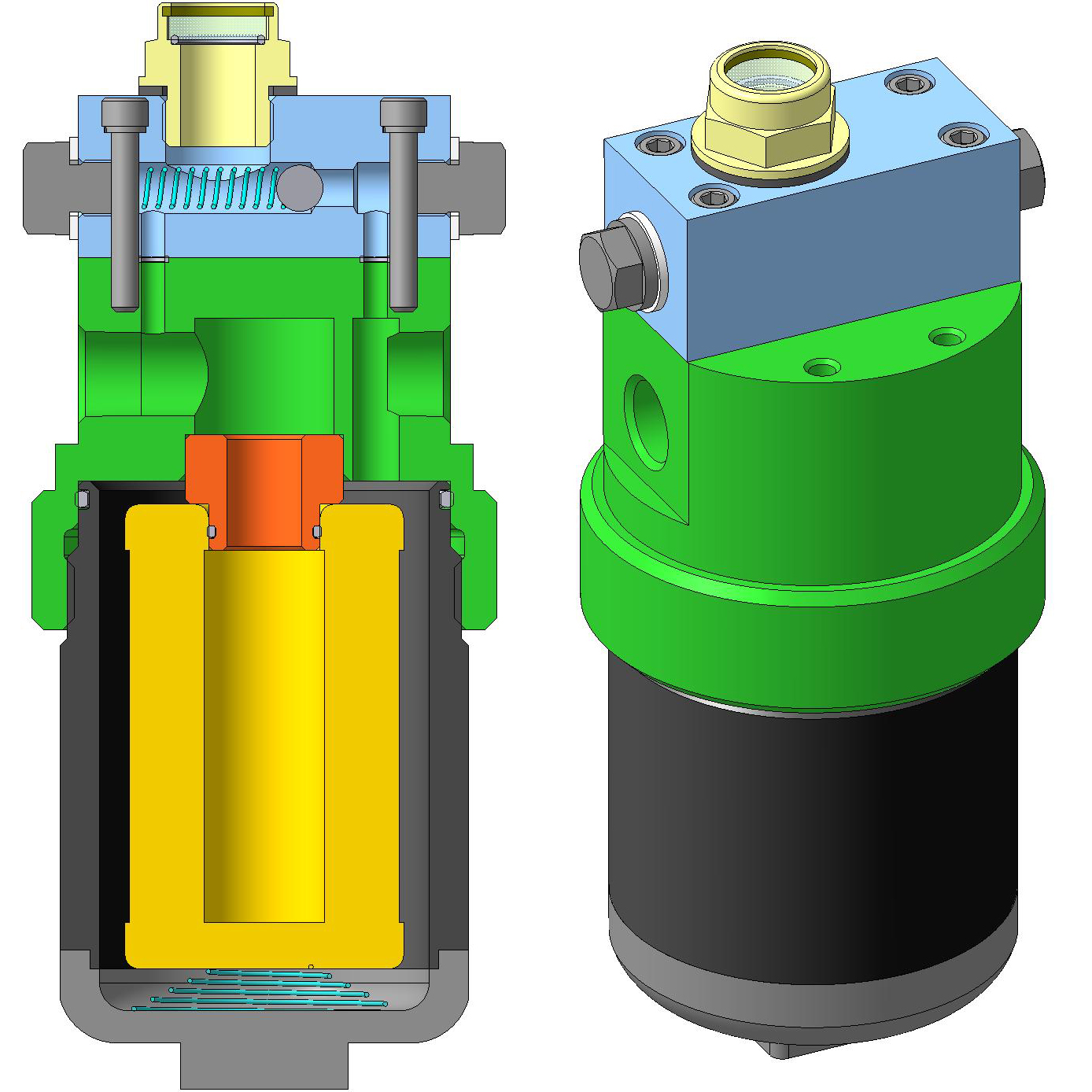

Фильтр масляный 1ФГМ16-25К

Фильтр напорный масляный 1ФГМ16-25К с индикатором загрязнённости предназначен для очистки от механических примесей минеральных масел. Фильтры 1ФГМ16-25К используются в токарных станках, прессах и другом оборудовании.
Технические характеристики
Условный проход Dу 12
Номинальный расход, л/мин 25
Номинальное давление, МПа 16
Номинальный перепад давлений, МПа 0,1
Номинальная тонкость фильтрации, мкм 25

Состав: 3D сборка, 3D модели деталей Язык документа

Софт: КОМПАС-3D 13 SP2

Сайт: www

Файлы:
Фильтр масляный 1ФГМ16-25К/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.00.00.000СБ_Фильтр масляный 1ФГМ16/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.00.00.000СБ_Фильтр масляный 1ФГМ16/3Dмодели/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.00.00.000СБ_Фильтр масляный 1ФГМ16/3Dмодели/1ФГМ16.00.00.000 СБ _ Фильтр масляный 1ФГМ16.a3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.00.00.000СБ_Фильтр масляный 1ФГМ16/3Dмодели/1ФГМ16.00.00.002с _ Пружина.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.00.00.000СБ_Фильтр масляный 1ФГМ16/3Dмодели/Элемент фильтрующий Реготмас 600-1-06.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.01.00.000СБ_Головка в сборе/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.01.00.000СБ_Головка в сборе/3Dмодели/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.01.00.000СБ_Головка в сборе/3Dмодели/1ФГМ16.01.00.000 СБ _ Головка в сборе.a3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.01.00.000СБ_Головка в сборе/3Dмодели/1ФГМ16.01.00.001 _ Головка.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.01.00.000СБ_Головка в сборе/3Dмодели/1ФГМ16.01.00.002 _ Патрубок.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.02.00.000СБ_Стакан/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.02.00.000СБ_Стакан/3Dмодели/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.02.00.000СБ_Стакан/3Dмодели/1ФГМ16.02.00.000 СБ _ Стакан.a3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.02.00.000СБ_Стакан/3Dмодели/1ФГМ16.02.00.001 _ Колба.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.02.00.000СБ_Стакан/3Dмодели/1ФГМ16.02.00.002 _ Донышко.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/3Dмодели/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/3Dмодели/1ФГМ16.03.00.000 СБ _ Перепускной клапан.a3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/3Dмодели/1ФГМ16.03.00.001 _ Корпус.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/3Dмодели/1ФГМ16.03.00.002с _ Пружина.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/3Dмодели/1ФГМ16.03.00.003 _ Пробка.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.03.00.000СБ_Перепускной клапан/3Dмодели/1ФГМ16.03.00.004 _ Прокладка.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/1ФГМ16.04.00.000 СБ _ Смотровое окно.a3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/1ФГМ16.04.00.001 _ Обойма (до вальцовки).m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/1ФГМ16.04.00.001 _ Обойма.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/1ФГМ16.04.00.002 _ Окно.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/1ФГМ16.04.00.003 _ Кольцо.m3d
Фильтр масляный 1ФГМ16-25К/1ФГМ16.04.00.000СБ_Смотровое окно/3Dмодели/1ФГМ16.04.00.004 _ Прокладка.m3d
