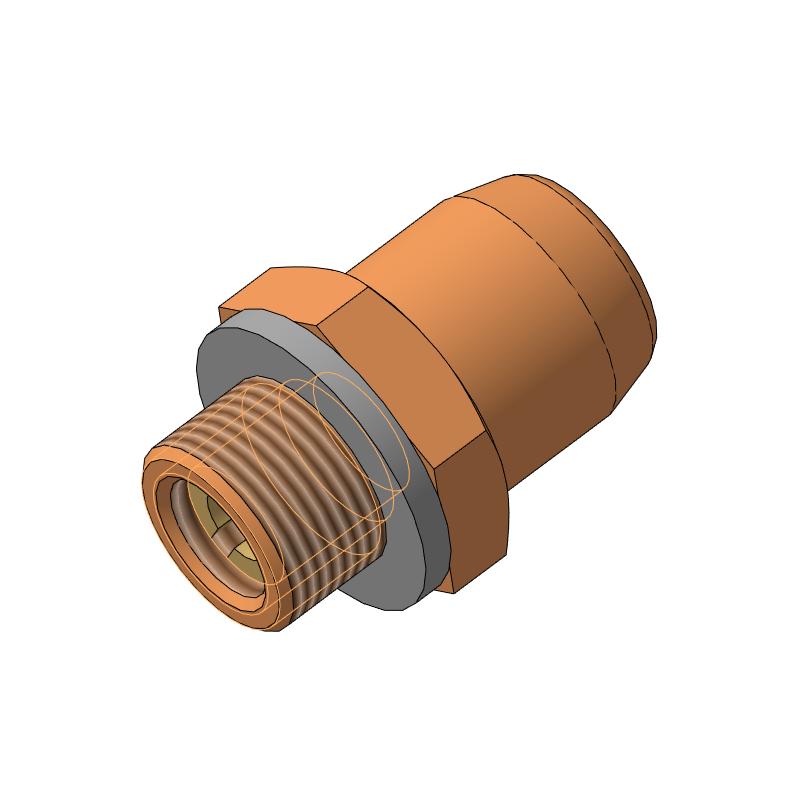

Форсунка гидравлическая низкого давления, крупнодисперсная.

Форсунка низкого давления, разрабатывалась для распыления воды, крупнодисперсная, рабочее давление 3-4 Bar, (работает от бытового водопровода).
Примерный расход воды - 8л/мин.
Присоединительная резьба наружная - G 1/4
Длина резьбовой части - 8мм.
Длина общая 30мм.
Размер под ключ - 19мм.
Материал - латунь.

Состав: Сборочный чертеж, деталировка, спецификация, 3D модель.

Софт: КОМПАС-3D 19.1

Сайт: www

Файлы:
Форсунка/
Форсунка/Втулка _ ПК-9 03.01.120.cdw
Форсунка/Втулка _ ПК-9 03.01.120.m3d
Форсунка/Форсунка _ ПК-9 03.01.100.spw
Форсунка/Завихритель _ ПК-9 03.01.130.m3d
Форсунка/Прокладка _ ПК-9 03.01.140.m3d
Форсунка/Корпус _ ПК-9 03.01.110.cdw
Форсунка/Форсунка Сборочный чертеж _ ПК-9 03.01.100 СБ.cdw
Форсунка/Завихритель _ ПК-9 03.01.130.cdw
Форсунка/Корпус _ ПК-9 03.01.110.m3d
Форсунка/Прокладка _ ПК-9 03.01.140.cdw
Форсунка/Форсунка _ ПК-9 03.01.100.a3d
