Фрикционная муфта сцепления 00-000.06.10.10

0
3
893
7
0

Северный (Арктический) федеральный университет имени М.В. Ломоносова
Кафедра проектирования подъемно-транспортного и технологического оборудования
Курсовая работа по дисциплине "Системы автоматизированного проектирования подъемно-транспортных, строительных, дорожных средств и оборудования"
Северодвинск 2017

Исходные данные фрикционная муфта сцепления, диаметр 380 мм,
Муфта предназначена для передачи крутящего момента , а также для включения и выключения механизма при постоянно работающем двигателе.
В муфту входят следующие стандартные изделия и детали: крышка, обойма, ступица, диск неподвижный, диск нажимной, втулка, рычаг, колодка, гайка, пружина L=110 мм, пружина L=628 мм, фиксатор, кольцо запорное D=278 мм, кольцо запорное D=125 мм, опора 7034-0290 ГОСТ 13440-68, шпонка 40х22х100 мм ГОСТ 23360-78.

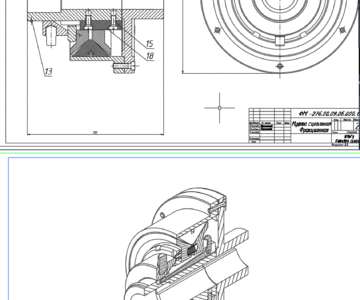

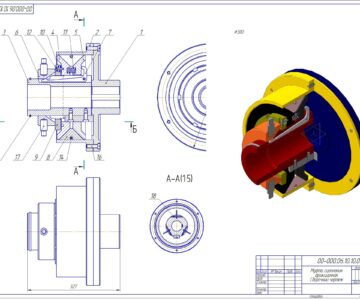

Графическая часть содержит вышеперечисленные 3-D модели сопровождаемые чертежами
2-D детали и их разрез.
ВВЕДЕНИЕ
1 СОЗДАНИЕ ТРЕХМЕРНЫХ ГЕОМЕТРИЧЕСКИХ МОДЕЛЕЙ ДЕТАЛЕЙ МУФТЫ ФРИКЦИОННОЙ
2 СОЗДАНИЕ ТРЕХМЕРНОЙ ГЕОМЕТРИЧЕСКОЙ СБОРОЧНОЙ МОДЕЛИ МУФТЫ СЦЕПЛЕНИЯ ФРИКЦИОННОЙ
3 СОЗДАНИЕ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ ФРИКЦИОННОЙ МУФТЫ
ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ



Автор
sergunya-1975
Дата
19.06.2019
Язык
Русский
Состав
Муфта сцепления фрикционная (СБ), Деталировка (крышка, обойма, ступица, диск неподвижный, диск нажимной, втулка, рычаг, колодка, гайка, пружина L=110 мм, пружина L=628 мм, фиксатор, кольцо запорное D=278 мм, кольцо запорное D=125 мм, опора 7034-0290 ГОСТ 13440-68, шпонка 40х22х100 мм ГОСТ 23360-78.) ПЗ
Софт

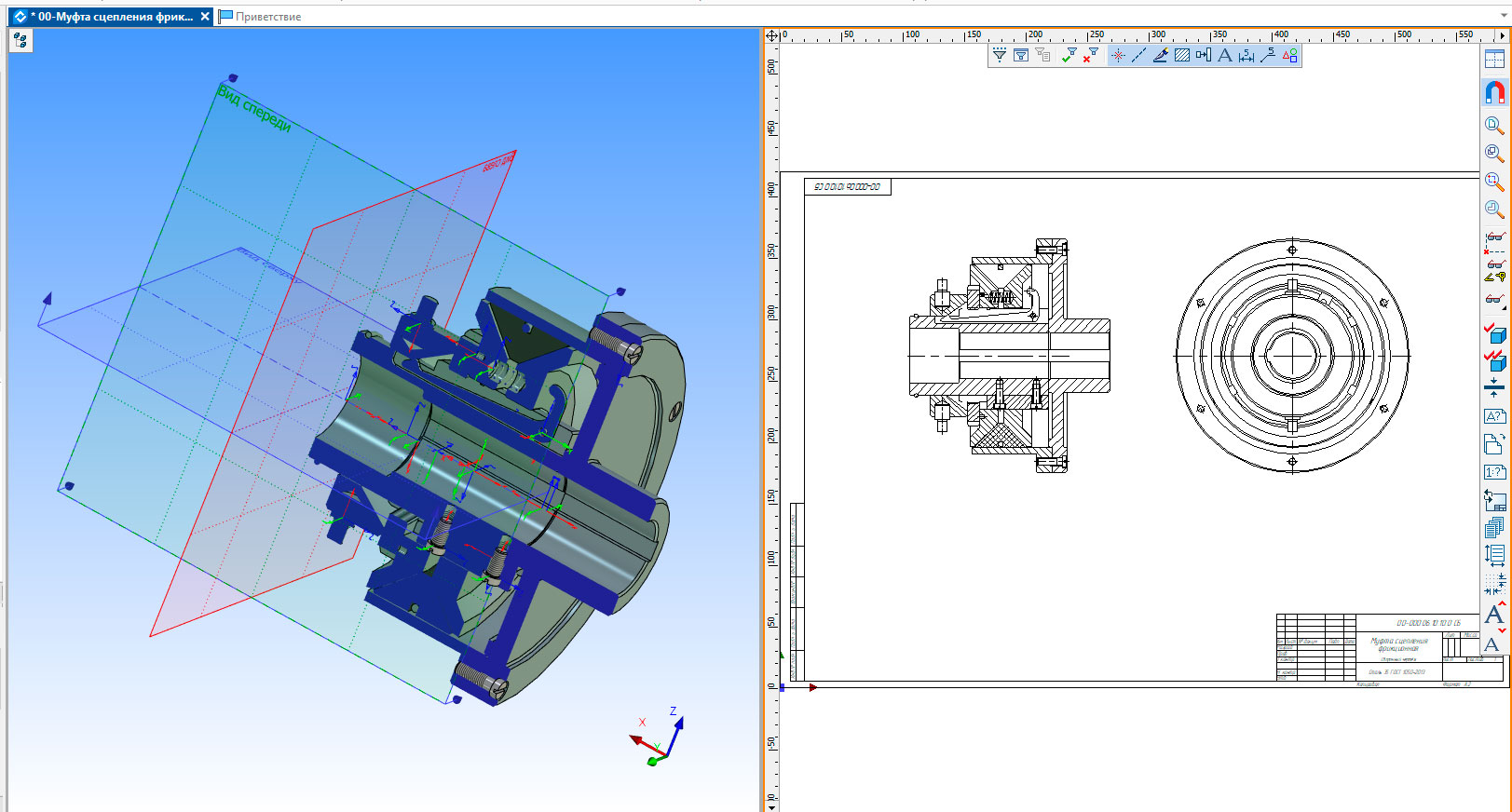

T-Flex CAD 14 Учебная
