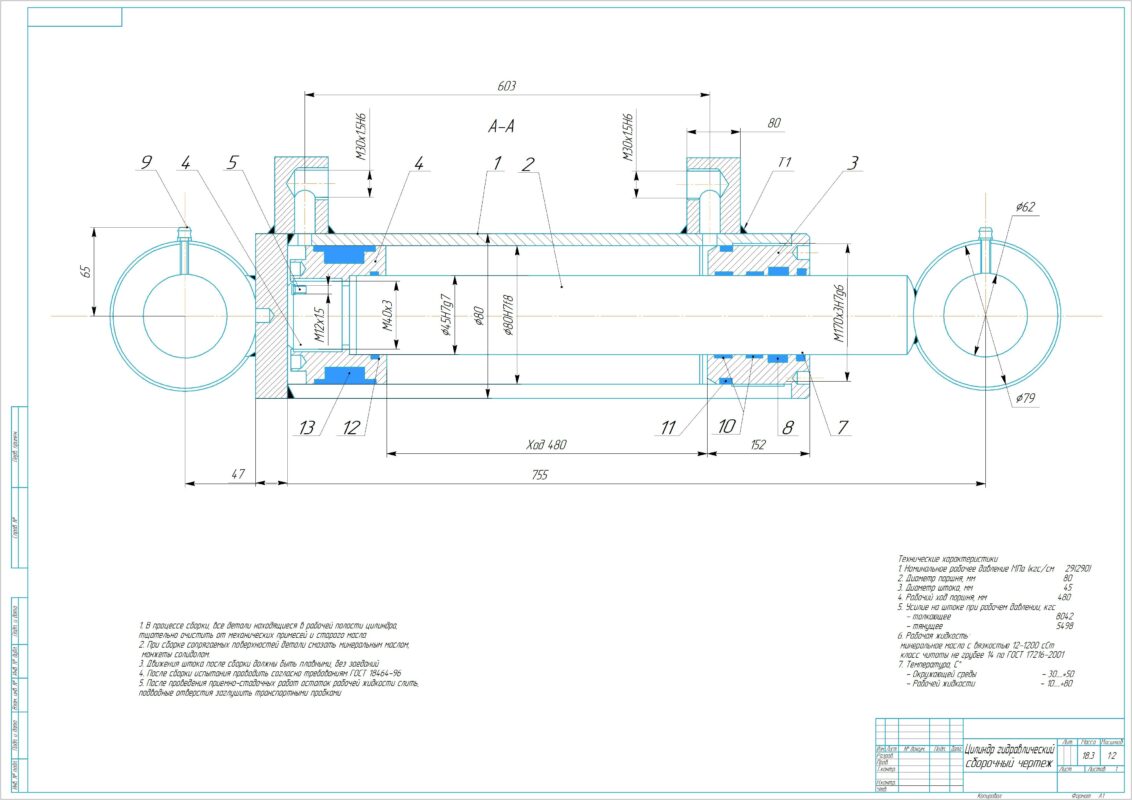

Гидравлический цилиндр (ход поршня 480 мм) сборочный чертеж

Гидроцилиндр двухстороннего действия с следующими ТХ
Технические характеристики
1. Номинальное рабочее давление МПа (кгс/см 29(290)
2. Диаметр поршня, мм 80
3. Диаметр штока, мм 45
4. Рабочий ход поршня, мм 480
5. Усилие на штоке при рабочем давлении, кгс
- толкающее 8042
- тянущее 5498
6. Рабочая жидкость:
минеральное масло с вязкостью 12-1200 сСт
класс читоты не грубее 14 по ГОСТ 17216-2001
7. Температура, Ñ°
- Окружающей среды - 30.....+50
- Рабочей жидкости - 10.....+80
