Гидравлический привод подачи металлообрабатывающего станка

БНТУ
Машиностроительный факультет
Кафедра: «Металлорежущие станки и инструменты»
Курсовой проект
по теме: «Гидравлический привод подачи металлообрабатывающего станка»
Минск 2016

Аннотация
В данной курсовой работе спроектирован гидравлический привод.
В записке содержатся расчеты и выбор основных геометрических пара-метров гидродвигателей, параметров трубопроводов, расходов рабочей жид-кости и потерь давления, выбирается гидроаппаратура, рассчитывается коэффициент полезного действия, проводится тепловой расчет гидросистемы.
В графической части представлены чертежи:

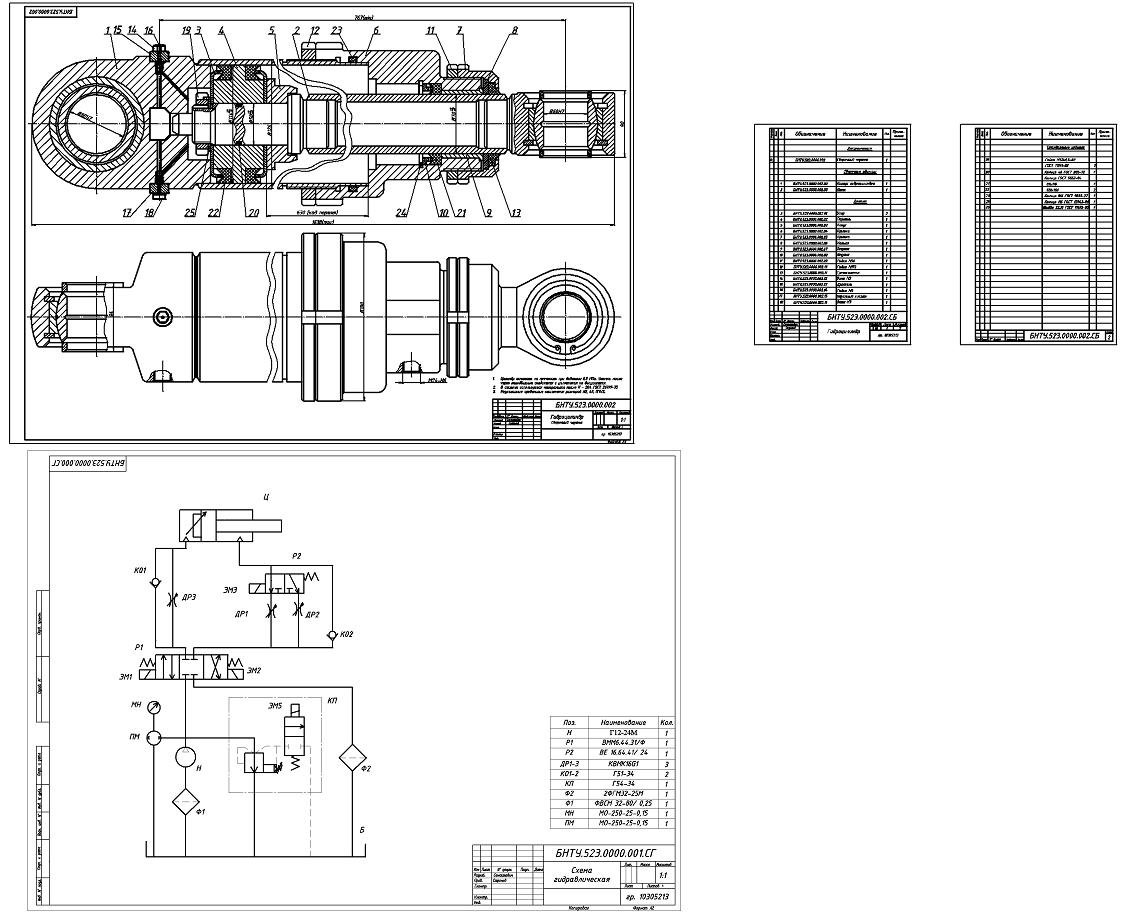

Лист1 - Принципиальная гидравлическая схема;
Лист2 - Гидроцилиндр;

Оглавление
1 Введение 2
2 Обоснование номинальных и максимальных значений давлений. Расчет и выбор основных параметров гидравлических двигателей 3
2.1 Обоснование номинальных и максимальных значений давлений 3
2.2 Расчет и выбор основных параметров гидравлических двигателей 4
2.3 Расчет требуемых расходов рабочей жидкости в гидродвигателях 5
3 Построение диаграмм требуемых расходов рабочей жидкости и перепадов давлений в гидравлических двигателях 8
4 Обоснование и описание принципиальной гидравлической схемы 10
5 Обоснование и выбор рабочей жидкости, способов и степени ее очистки 12
6 Обоснование основных параметров и выбор трубопроводов и гидравлической аппаратуры. Описание способа монтажа аппаратов 13
6.1 Обоснование основных параметров и выбор трубопроводов 13
6.1.1 Расчёт параметров трубопровода для всасывающей линии 13
6.1.2 Расчет параметров трубопровода одноштокового гидроцилиндра 13
6.2 Выбор гидравлической аппаратуры 14
7 Расчет гидравлических и объемных потерь в гидроприводе 16
7.1 Расчет потерь давления в трубопроводах 16
7.2 Расчет потерь давления в гидравлических аппаратах 18
7.3 Определение потерь давления в напорной и сливной линиях 19
7.4 Определение наибольшего рабочего давления 20
7.5 Определение объемных потерь и производительности насосной установки 20
8 Расчет основных параметров и выбор агрегатов насосной установки 22
9 Определение КПД гидропривода 23
10 Тепловой расчет гидропривода 24
11 Выбор и обоснование основных конструктивных элементов гидродвигателя 25
11.1 Расчет гидроцилиндра на прочность 25
Литература 27
