Гидроцилиндр 125.63x260.610.17

100

Гидроцилиндр 125.63x260.610.17.

Общее кол-во деталей - 22.

Кол-во подсборок - 3.

Тип гидроцилиндра поршневой
Ход поршня, мм 260
Диаметр поршня, мм 63
Давление номинальное, МПа 32
Усилие на штоке, кН 90
Рабочая жидкость - М-10 В2, М-10 Г2, ГОСТ 8581-78.
Рабочая температура, С 0 - 40

3D Модели

Автор

Андрей Фоминых

Дата

11.05.2024

Язык

Русский

Состав

3D сборка, чертежи

Софт

КОМПАС-3D v20 Как открыть?

Содержимое архива

КР 09.03 - Шток
- КР 09.03 - Шток.a3d
- КР 09.03.001 - Шток.m3d
- КР 09.03.002 - Поршень.m3d
- КР 09.03.003 - Проушина.m3d
- КР 09.03.004 - Кольцо опорно-напрявляющее.m3d
Чертежи
- КР 09.00 - Гидроцилиндр.spw

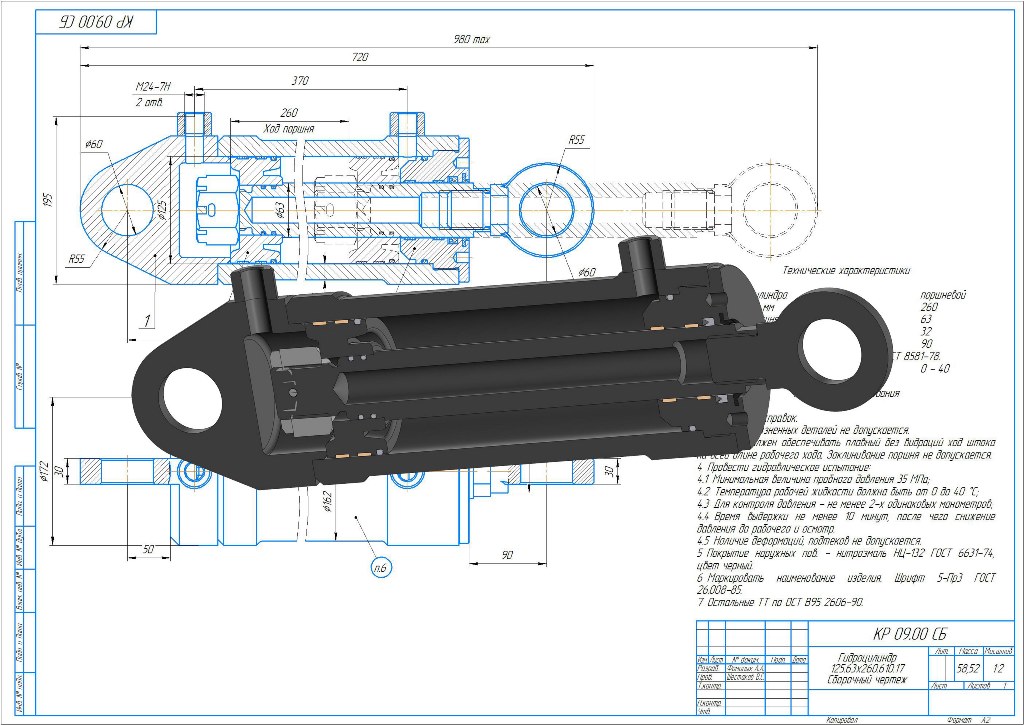

- КР 09.00 СБ - Гидроцилиндр 125.63x260.610.17 Сборочный чертеж.cdw
- КР 09.03 - Шток
  - КР 09.03 - Шток.spw
  - КР 09.03 СБ - Шток Сборочный чертеж.cdw
  - КР 09.03.001 - Шток.cdw
  - КР 09.03.002 - Поршень.cdw
  - КР 09.03.003 - Проушина.cdw
  - КР 09.03.004 - Кольцо опорно - напрявляющее.cdw
- КР 09.02 - Букса
  - КР 09.02 - Букса.spw
  - КР 09.02 СБ - Букса Сборочный чертеж.cdw
  - КР 09.02.001 - Корпус.cdw
- КР 09.01 - Корпус
  - КР 09.01 - Корпус.spw
  - КР 09.01 СБ - Корпус Сборочный чертеж.cdw
  - КР 09.01.001 - Проушина.cdw
  - КР 09.01.002 - Гильза.cdw
  - КР 09.01.003 - Бонка.cdw
КР 09.02 - Букса
- Грязесъемник 1-63 ГОСТ 24811-81.m3d
- КР 09.02 - Букса.a3d
- КР 09.02.001 - Корпус.m3d
КР 09.01 - Корпус
- КР 09.01 - Корпус.a3d
- КР 09.01.001 - Проушина.m3d
- КР 09.01.002 - Гильза.m3d
- КР 09.01.003 - Бонка.m3d
КР 09.00 - Гидроцилиндр 125.63x260.610.17.a3d
