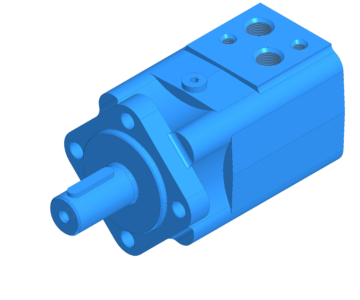

Гидромотор МГП-80

Рабочий объем, см3 80,5

Частота вращения, об/мин
номинальная 345
максимальная 810
минимальная 10

Давление на входе, МПа
номинальное 16
максимальное 21

Коэффициент полезного действия полный
0,78

Полезная номинальная мощность, кВт
7,25

Крутящий момент, нт
номинальный 200

Номинальная величина потока, л/мин
30

Перепад давления max, МПа
17,5

Масса, кг
9,8

Состав: 3D-модель одной деталью Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

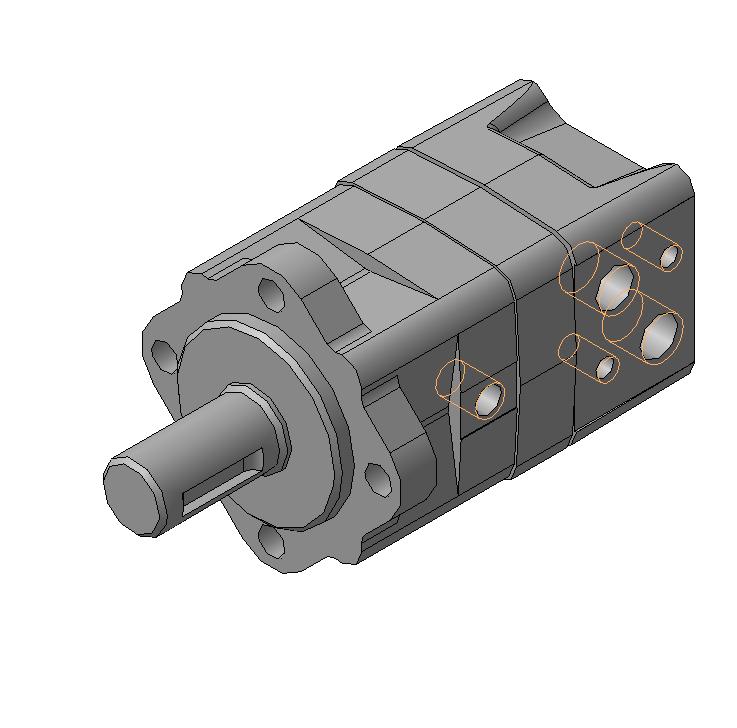

Гидромотор МГП-80.m3d
