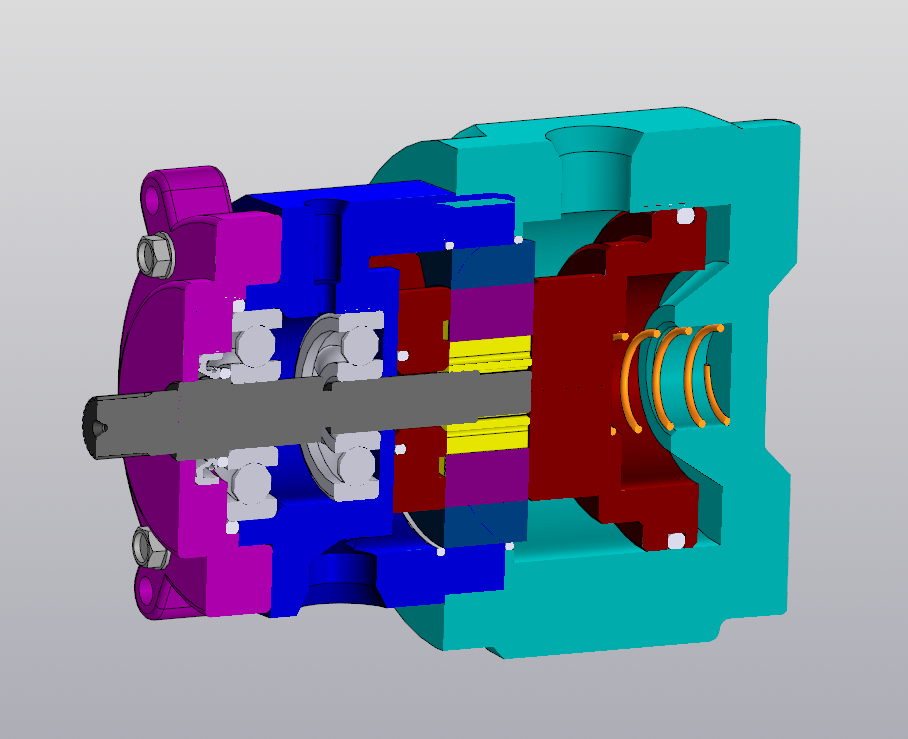

Гидромотор пластинчатый.

Крутящий момент М_кр, Н*м - 17
Максимальная частота вращения n_max ,об/мин -2500
Минимальная частота вращения n_min, об/мин - 300
Модель основывается на гидромоторе Г16-13М

Состав: Гидромотор (СБ). Чертежи на детали. Сборка в 3д с внутренними комплектующими. Спецификация

Софт: КОМПАС-3D 19

Файлы:
Вал.cdw
Фланец чертеж.cdw
Спецификация на гидромотор.spw
Сборка с крышками.a3d
Сборка статора.a3d
корпус(нагнетание)!.m3d
Г16 _ СБ.cdw
Фланец.m3d
Ротор.cdw
Корпус всасывания чертеж.cdw
Статор.cdw
Пластина чертеж.cdw
Корпус всасывания.m3d
Корпус нагнетанния чертеж.cdw
Пружина чертеж.cdw
Ротор новый.m3d
Сборка вала с ротором.a3d
Вал.m3d
Диск задней крышки.m3d
Диск передней крышки.cdw
Г16.a3d
Диск пердней крышки.m3d
Пластина.m3d
Диск задней крышки.cdw
Статор.m3d
Пружина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
