Гидромуфта

Гидромуфта

100

300

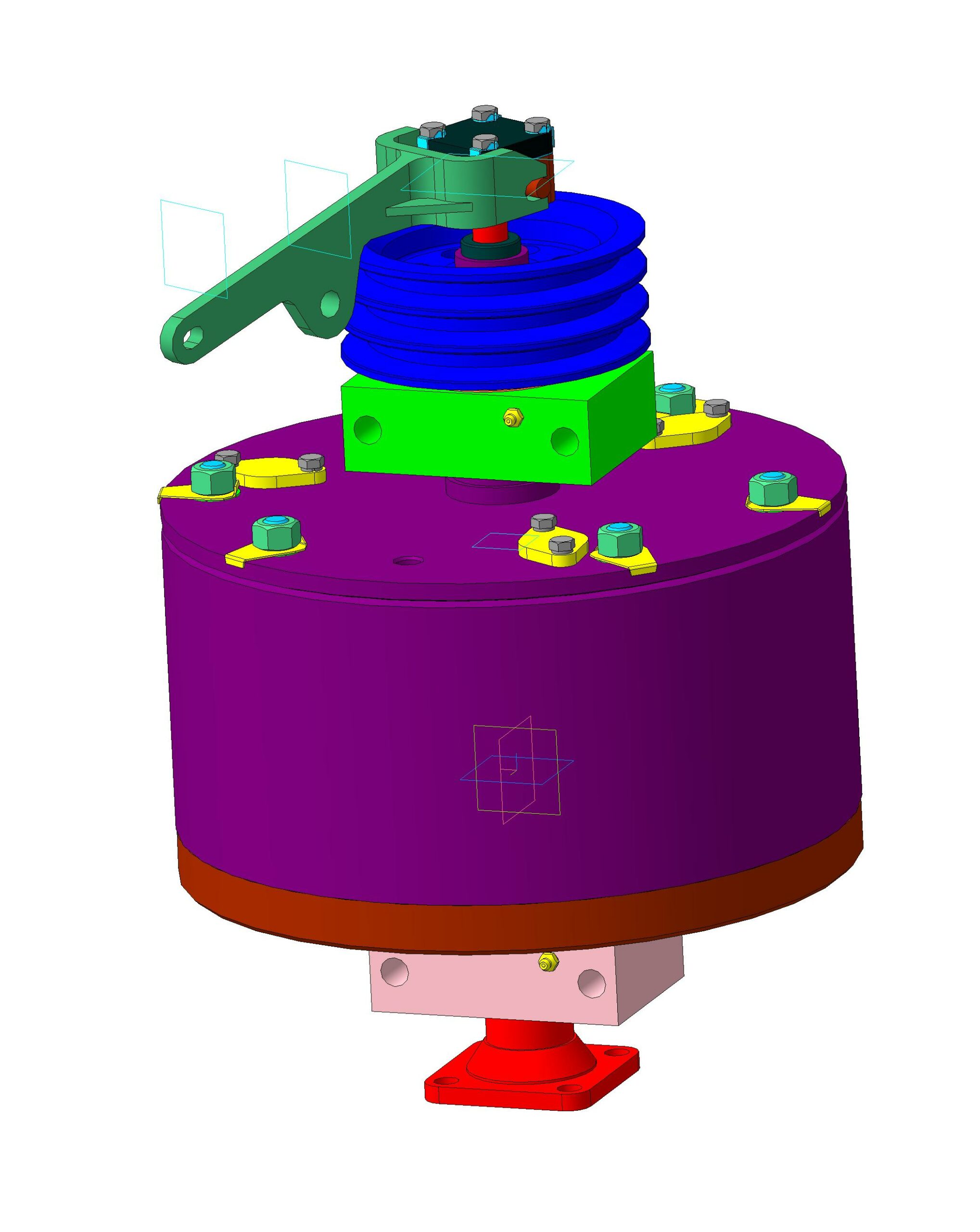

Гидромуфта машины ПМГ, для создания момента при отворачивании и заворачивании гаек

3D Модели Гидромуфта

Автор

ghjk

Дата

13.06.2019

Язык

Русский

Состав

З D модель со всеми деталями

Софт

КОМПАС-3D 12V Как открыть?

Содержимое архива

Гидромуфта
- Опора 79.001-51.03.043.m3d
- Рычаг 79.001-51.03.133.m3d
- Втулка 79.001-51.03.023.m3d
- Гайка 79.001-51.03.029.m3d
- Планка стопорная 79.001-51.03.037.m3d
- Фланец 79.001-51.03.026.m3d
- Фланец 79.001-51.03.083.m3d
- Кольцо 79.001-51.03.011.m3d
- Вилка 79.001-51.03.045.m3d
- Пробка 90.31.01.007.m3d
- Шайба 79.001-51.03.024.m3d
- Винт 79.001-51.03.036.m3d
- Фиксатор 79.001-51.03.140 СБ
  - Лист 79.001-51.03.141.m3d
- Шайба 79.001-51.03.024 (согнутая).m3d
- Толкатель 79.001-51.03.041.m3d
- Рычаг 79.001-51.03.105.m3d
- Крышка 79.001-51.03.005.m3d
- Втулка 79.001.-51.03.018.m3d
- Шайба 79.001-51.03.001.m3d
- Втулка 79.001-51.03.034.m3d
- Планка стопорная 79.001-51.03.038.m3d
- Уплотнение 79.001-51.03.017.m3d
- Прокладка 79.001-51.03.015.m3d
- Лист 79.001-51.03.039.m3d
- Клапан
  - Тарелка 79.001-51.03.065.m3d
  - Сухарь 79.001-51.03.064.m3d
  - Гайка 79.001-51.03.062.m3d
  - Пружина 79.001-51.03.063.m3d
  - Корпус 79.001-51.03.150СБ
    - Заглушка 79.001-51.03.152.m3d
    - Корпус 79.001-51.03.150СБ.a3d
    - Корпус 79.001-51.03.151.m3d
  - Пружина 79.001-51.03.063 (сжатая).m3d
  - Шток 79.001-51.03.061.m3d
  - Клапан 79.001-51.03.060 СБ.a3d
- Сухарь 79.001-51.03.048.m3d
- Диск средний 79.001-51.03.012.m3d
- Ось 6-8х32 ГОСТ 9650-80.m3d
- Шпилька 79.001-51.03.025.m3d
- Вал 79.001-51.03.002.m3d
- Кронштейн 79.001-51.03.120 СБ
  - Кронштейн 79.001-51.03.120СБ.a3d
  - Проушина 79.001-51-03.122.m3d
  - Лист 79.001-51.03.121.m3d
- Гайка 79.00-51.03.066.m3d
- Шестерня 79.001-51.03.013.m3d
- Гидромуфта 79.001-51.03.000СБ.a3d
- Шкив 79.001-51.03.019.m3d
- Прокладка СТ2 - 022.m3d
- Крышка 79.001-51.03.021.m3d
- Корпус подшипника 79.001-51.03.113.m3d
- Колокол 79.001-51.03.073
  - Колокол 79.001-51.03.070СБ.a3d
  - Втулка 79.001-51.03.073.m3d
  - Диск 79.001-51.03.072.m3d
  - Цилиндр 79.001-51.03.071.m3d
- Пробка 79.001-51-03.042.m3d
- Крышка 79.001-51.03.014.m3d
- Шестерня 79.001-51.03.009.m3d
- Насос НШ-10Л
  - Основание насоса.m3d
  - Насос НШ-10Л СБ.a3d
  - Корпус насоса.m3d
- Фланец 79.001-51.03.047.m3d
- Упор 79.001-51.03.007.m3d
- Цилиндр 79.001-51.03.080 СБ
  - Штуцер 79.001-51.03.084.m3d
  - Втулка 79.001-51.03.087.m3d
  - Поршень 79.001-51.03.089.m3d
  - Крышка 79.001-51.03.092.m3d
  - Вилка 79.001-51.03.082.m3d
  - Гайка 79.001-51.03.094.m3d
  - Цилиндр 79.001-51.03.080.a3d
  - Грязесъемник 79.001-51.03.093.m3d
  - Шайба 79.001-51.03.091.m3d
  - Гильза 79.001-51.03.081.m3d
  - Шток 79.001-51.03.083.m3d
  - Крышка грязесъемника 79.001-51.03.085.m3d
  - Демпфер 79.001-51.03.088.m3d
  - Шайба 79.001-51.03.086.m3d
- Корпус 79.001-51.03.004.m3d
- Планка стопорная 79.001-51.03.035.m3d
- Корпус 79.001-51.03.022.m3d
- Диск нижний 79.001-51.03.008.m3d
- Корпус сальника 70.001-51.03.006.m3d
- Шайба 79.001-51.03.016.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
