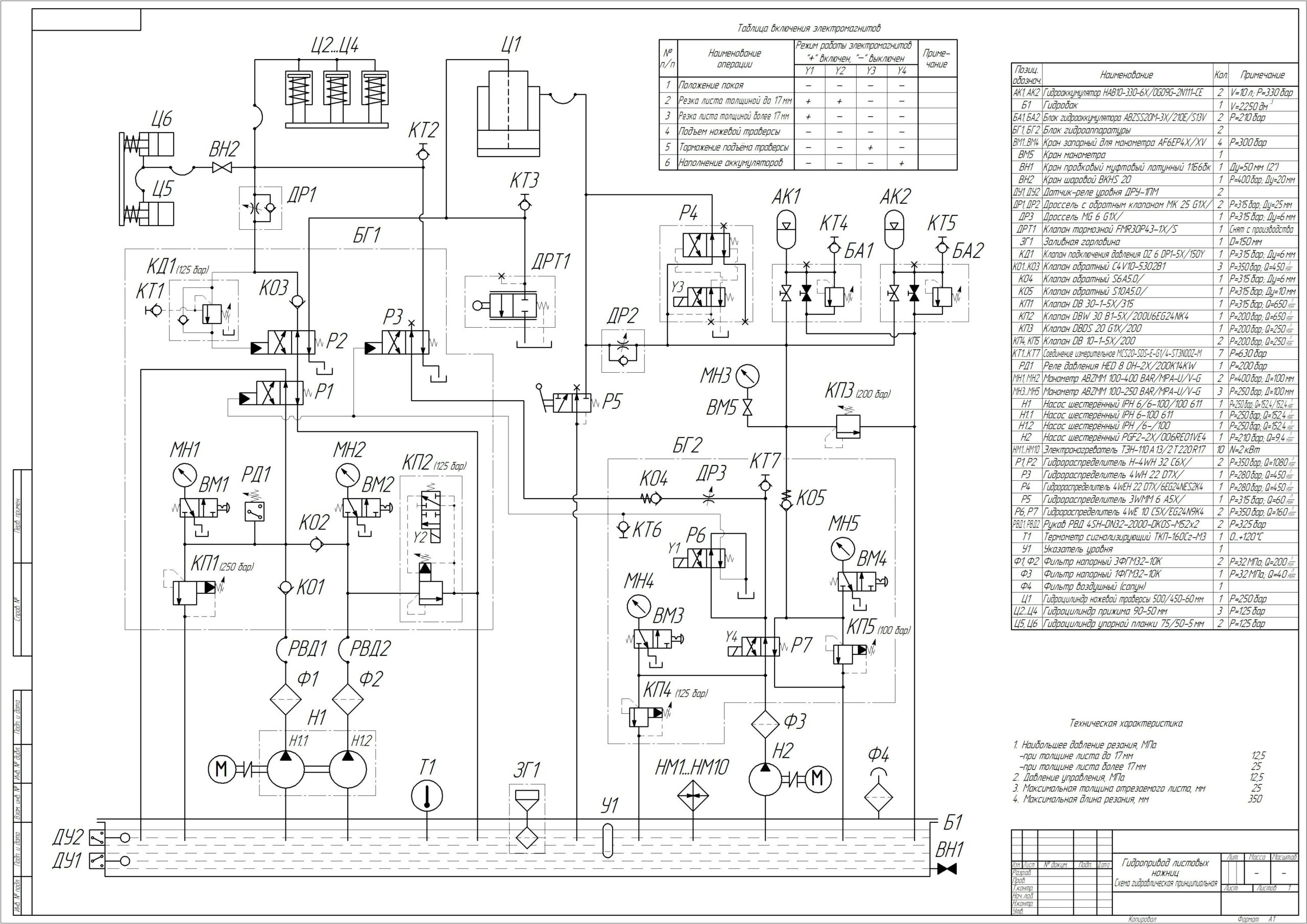

Гидропривод ножниц для порезки листового металла. Схема гидравлическая принципиальная

Гидравлическая схема ножниц для резки листового металла толщиной до 25 мм и щириной до 350 мм. Марка ножниц неизвестна, так как они разработанны на заказ.
Описание принципа работы не привожу, так как оно большое и есть только на бумаге. Гидроаппаратура вся немецкая, в основном Rexroth, но полностью взаимозаменяемая с российской аппаратурой.

Состав: Схема гидравлическая принципиальная (Г3) Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидропривод ножниц для порезки листового металла. Схема гидравлическая принципиальная

யਢ . 奬 ࠢ᪠.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
