Гидропривод рабочего оборудования асфальтоукладчика

Белорусский национальный технический университет.
Кафедра "Механизация и автоматизация дорожно-строительного комплекса".
Дисциплина "Гидравлика и гидропривод".
Курсовой проект на тему "Гидропривод рабочего оборудования асфальтоукладчика".
Минск-2022.

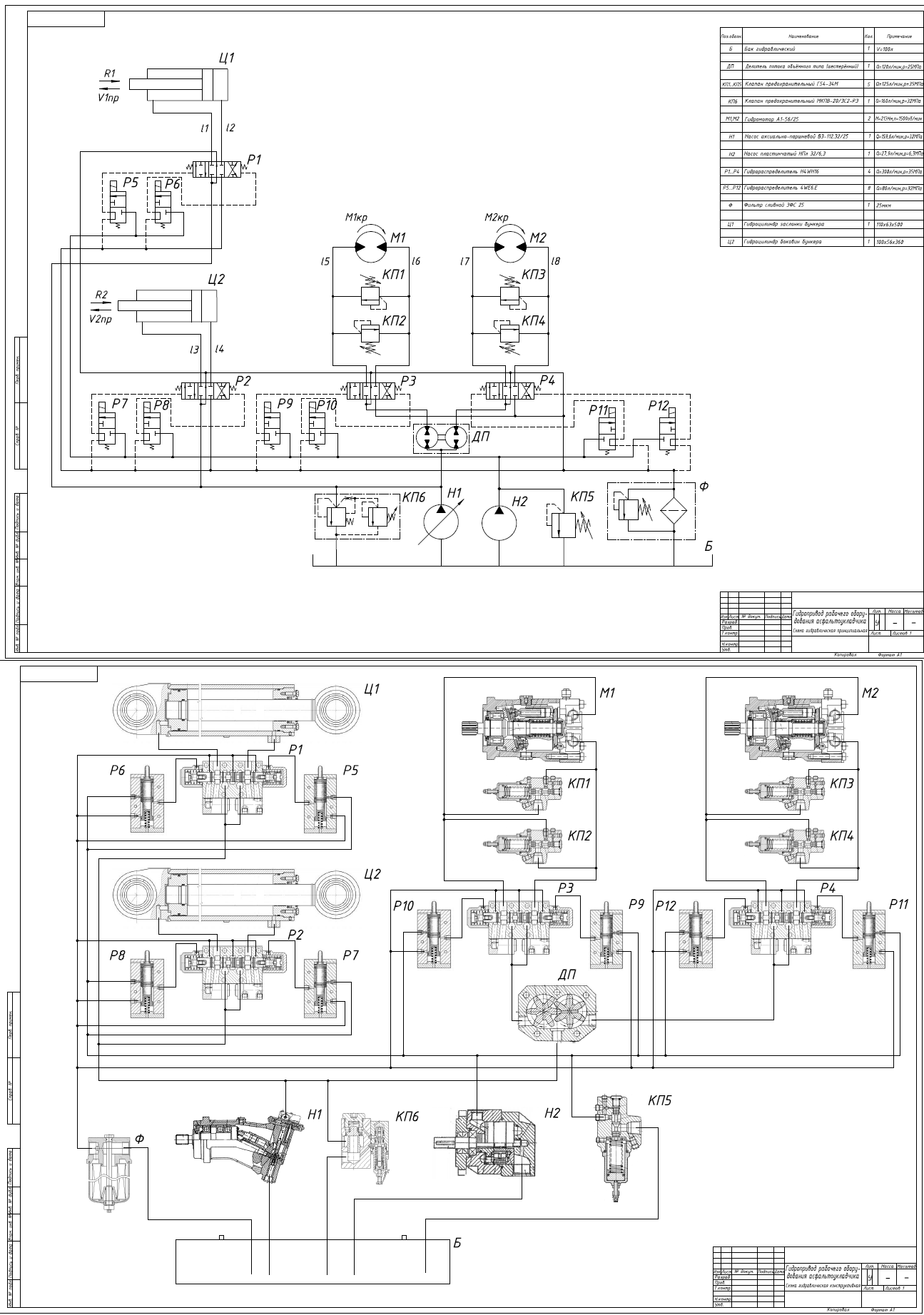

Варианты задания 15, 20 согласно методическому пособию (схемы и исходные данные для расчёта).
Исходные данные для расчёта:
R_1=47 кН- усилие на штоке гидроцилиндра Ц1;
R_2=39 кН- усилие на штоке гидроцилиндра Ц2;
M_1=28 кНм- крутящий момент на валу гидромотора М1;
M_2=12 кНм- крутящий момент на валу гидромотора М2;
S_1=0,5 м- ход штока гидроцилиндра Ц1;
S_2=0,36 м- ход штока гидроцилиндра Ц2;
n_1=970 об/мин- частота вращения вала гидромотора М1;
n_2=950 об/мин- частота вращения вала гидромотора М2;
t_р=10 с- время рабочего хода гидроцилиндров;
t_х/t_р=0,7- соотношение времени рабочего и холостого ходов гидроцилиндров;
l_1=9 м- длина трубопровода контура гидроцилиндра Ц1;
l_2=4 м- длина трубопровода контура гидроцилиндра Ц1;
l_3=7 м- длина трубопровода контура гидроцилиндра Ц2;
l_4=5 м- длина трубопровода контура гидроцилиндра Ц2.
l_5=16 м- длина трубопровода гидромотора М1;
l_6=13 м- длина трубопровода гидромотора М1;
l_7=23 м- длина трубопровода гидромотора М2;
l_8=25 м- длина трубопровода гидромотора М2;

СОДЕРЖАНИЕ

Введение………………………………………………………………....... 4
1 Обзор литературных и патентных источников………………………. 5
2 Описание назначения элементов объёмного гидропривода, принципа их работы по конструктивным схемам и алгоритма работы асфальтоукладчи-ка в соответствии с проектируемой принципиальной гидравлической схе-мой……………………………………………………………………...………... 15
3 Выбор основных параметров и расчёт разрабатываемого гидроприво-да…………………………………………………………………………………. 27
4 Выбор элементов гидропривода из существующей номенклатуры гидроаппаратов, выпускаемых заводами-изготовителями…………………… 46
5 Техника безопасности при эксплуатации асфальтоукладчика в части объёмного гидропривода……………………………………………………….. 48
Заключение……………………………………………………………….. 52
Список использованных источников…………….................................... 53
