Гидросхемы линии по производству тротуарной плитки "Masa"
Линия "Masa" предназначена - для изготовления тротуарной плитки .
Линия "Masa"состоит из:
1 Мешалки для приготовления песчаной-цементной смеси.
2. Ленточного транспортера для подачи смеси в пресс.
3. Транспортеров для подачи рабочих поддонов к прессу и от пресса.
4. Пресса для формовки кирпичей из смеси.
5. Двух подъёмных столов для загрузки и выгрузки стеллажей поддонов с кирпичами.
6. Погрузчика для подачи стеллажей поддонов с кирпичами от пресса к укладчику пачек.
7. Транспортеров для подачи поддонов с кирпичами к укладчику пачек..
8. Транспортера для подачи пачек для ручной упаковки.
Работа линии. песчаная смесь приготовленная в мешалке ленточным транспортером доставляется к прессу в мерный ящик.
Из мерного ящика смесь подаётся в форму пресса, где разравнивается тележкой мерного ящика.
Затем происходит формирование кирпичей, на рабочем поддоне, при прессовании и вибрации пресс-формы.
Затем поддон с кирпичами, при помощи подъёмного стола1, поступает в стеллажи -накопители.
Стеллажи с поддонами погрузчиком подаются в цех для сушки и набора прочности.
Из цеха стеллажи с кирпичом тем же погрузчиком подаётся к подъёмному столу 2.
Из стеллажей подъёмным столом 2 поддоны поступают на транспортер .
С транспортера кирпичи укладчиком слоев укладываются в полеты на транспортные поддоны.

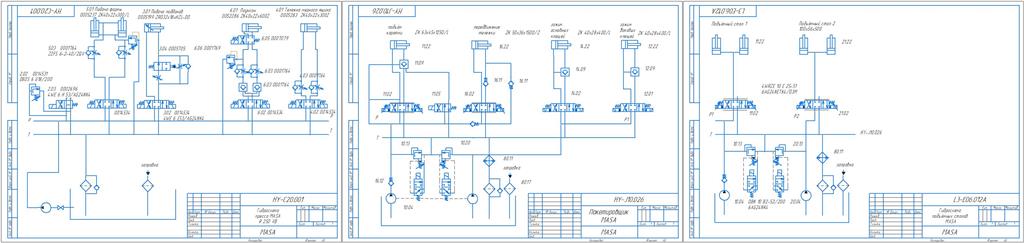

Состав: Гидросхемы линии по производству тротуарной плитки"Masa".Включает гидросхемы: Пресса,ПодёЪмных столов 1и2,укдадчика слоев плитки в полеты.
Софт: КОМПАС-3D 16
