КОМПАС 3D 18

Гидросистема бульдозера ДЗ-42Г

Тюменский Индустриальный университет. Кафедра транспорта
Курсовой проект по дисциплине "Гидропневмопривод наземных транспортно-технологических машин"
На тему: "Расчёт гидропривода бульдозера для г. Екатеринбург"
Тюмень 2017

Исходные данные: Мощность двигателя 70 кВт, тип отвала неповоротный, максимальная скорость 11,3 км/ч, усилие на штоке 40 кН. В данной работе был проведен расчет гидросистемы бульдозера ДЗ-42Г на базе трактора ДТ-75М.
Используя исходные данные, давление и температура окружающей среды, была выбрана гидроаппаратура: фильтр, насос, гидрораспределители, гидрозамки, предохранительный и обратный клапана, гидроцилиндры и гидробак. Из полученных значений были выбраны: шестеренчатый насос, гидроцилиндры и гидробак.

Содержание
Введение
1.Задание
2.Описание действия машины
3.Расчет гидравлической системы
Заключение
Список используемой литературы

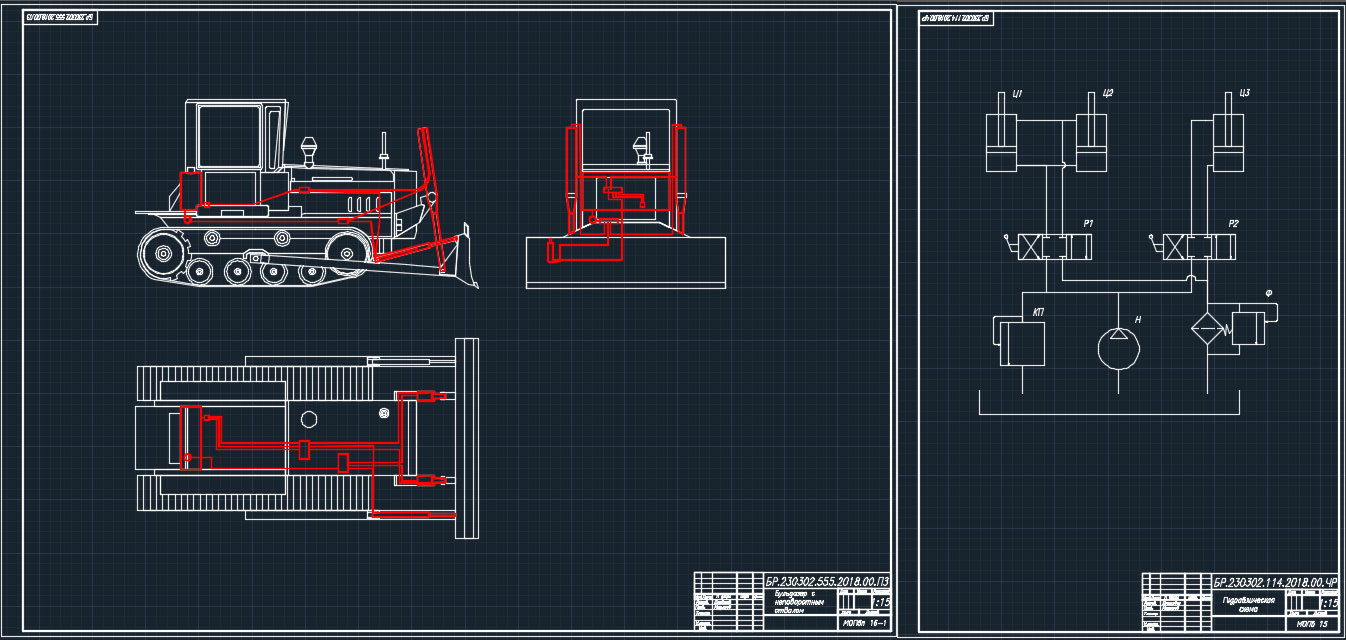

Состав: бульдозер, гидровлическая схема, пояснительная записка Язык документа
