Гидроцилиндр отвала 100х50х250.17

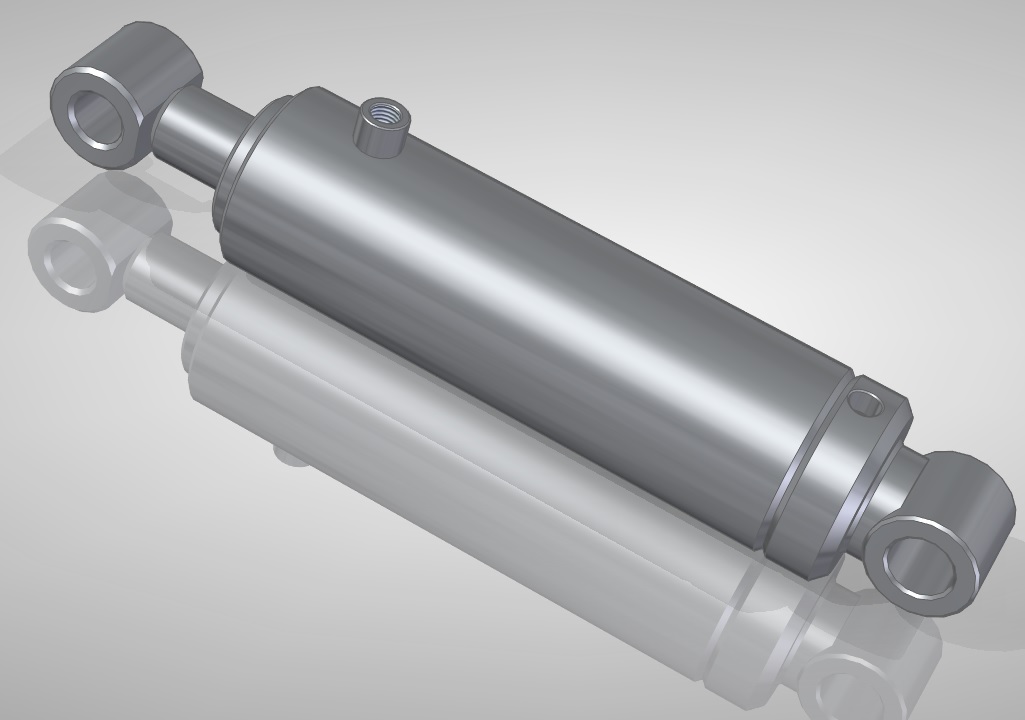

Полная рабочая 3D модель и чертежи для производства. Задняя часть выполнена без литья и проставочной втулки, что упрощает конструкцию и даёт возможность сделать всё на токарном станке. Выполнив все детали по чертежам вы получите рабочий цилиндр. Манжеты - ремкомплект 100х50х250.17. Штуцер стандартный М20х1,5.
