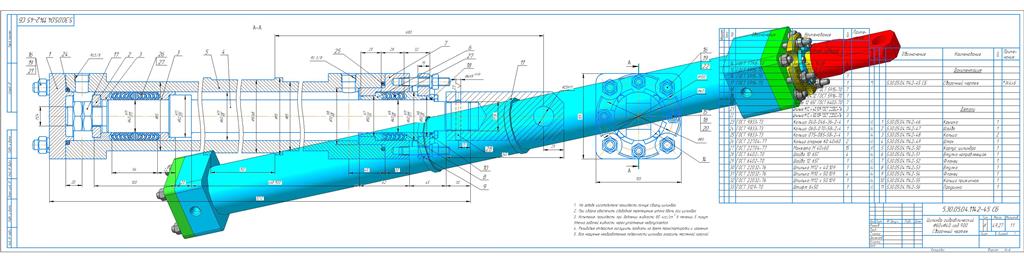

Гидроцилиндр диаметр поршня 60 мм, диаметр штока 40 мм, ход штока 900 мм. Давление в системе 6,3 МПа, рабочая жидкость - минеральное масло
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр д.60 х д.40; ход 900 мм
Гидроцилиндр д.60 х д.40; ход 900 мм
1
3
155
1
0
60
Сообщить о проблеме
Автор
Раиса
Мухаметшина
Дата
10.01.2020
Язык
Русский
Состав
Сборочный чертеж, детали, 3D Сборка
Софт
КОМПАС-3D 18
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гидроцилиндр задающего
-
Гидроцилиндр.a3d
-
Крышка задняя.cdw
-
Кольцо бронзовое.cdw
-
Проушина.m3d
-
шток.cdw
-
Фланец.m3d
-
Шток.m3d
-
Крышка передняя.m3d
-
Стандартные
-
Манжета 40х60.m3d
-
Кольцо опорное 40х60.m3d
-
Кольцо 60-70-58.m3d
-
Кольцо опорное 35х55.m3d
-
Кольцо 75х85х58.m3d
-
Кольцо нажимное 36х56.m3d
-
Манжета 36х56.m3d
-
Кольцо 44х50х36.m3d
-
Кольцо нажимное 40х60.m3d
-
Штифт 6х50.m3d
-
-
Кольцо прижимное.m3d
-
Гильза.m3d
-
Шайба на шток.m3d
-
Крышка передняя.cdw
-
Кольцо прижимное.cdw
-
Гильза.cdw
-
Втулка уплотнение штока.cdw
-
Втулка направляющая.cdw
-
Втулка уплотнение штока.m3d
-
Втулка направляющая.m3d
-
Гидроцилиндр.cdw
-
Кольцо бронзовое.m3d
-
шайба на шток.cdw
-
Фланец.cdw
-
проушина.cdw
-
Крышка задняя.m3d
-
-
