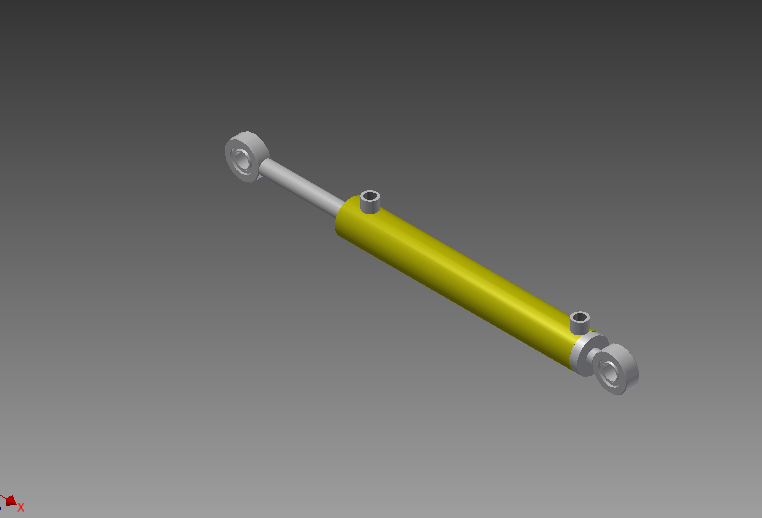

Гидроцилиндр стандартный марки МС 50\25S-3(4).Используется на стандартных самоходных машинах и на С.Х. тракторах.Диаметр поршня 50мм. Диаметр штока 25мм. Давление МПа-номинальное 16-20, максимальное -20-25. Усилие на штоке Кн. Толкающее -31-40. Тянущее 50-55.
Ход поршня 320мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр силовой установки d=50mm
Гидроцилиндр силовой установки d=50mm
0
289
5788
6
0
80
Сообщить о проблеме
Автор
dilfin
Дата
02.02.2015
Язык
Русский
Состав
3D сборка, сборочные файлы IPT,
Софт
Autodesk Inventor 2013
Как открыть?
Содержимое архива
-
-
Гидроцелиндр.iam
-
Корпус.ipt
-
Шток.ipt
-
Гидроцелиндр.dwfx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
