Гидроцилиндр ЦГ-80.56хS11

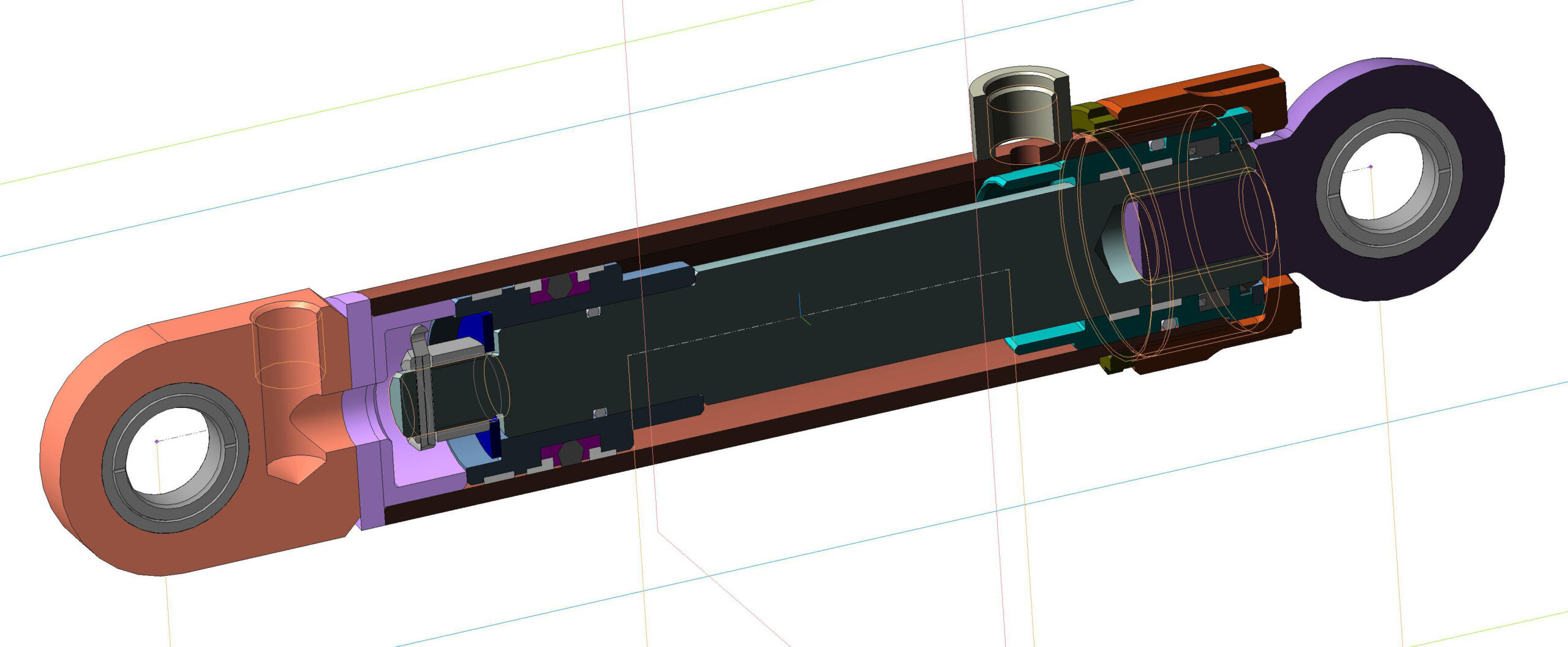

Гидроцилиндр ЦГ-80-56хS.11 (исполнения ЦГ-80-56х160.11, ЦГ-80-56х280.11, ЦГ-80-56х400.11, ЦГ-80-56х560.11 ,ЦГ-80-56х630.11, ЦГ-80-56х700.11, ЦГ-80-56х90.11) предназначен для управления рабочими органами гидрофицированных машин и механизмов, в т. ч. дорожнотранспортных машин и механизмов.

Состав: Групповая 3-D сборка для исполнений ЦГ-80-56х160.11, ЦГ-80-56х280.11, ЦГ-80-56х400.11, ЦГ-80-56х560.11 ,ЦГ-80-56х630.11, ЦГ-80-56х700.11, ЦГ-80-56х90.11. Групповая спецификация и групповой сборочный чертеж, деталировка.

Софт: КОМПАС-3D 16.1

Файлы:

Гидроцилиндр ЦГ- 80-56хS.11/

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ШАЙБА АБВГ 000007.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/Гильзав сборе _ АБВГ 008011.cdw

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/ГИЛЬЗА АБВГ 000003.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/Головка задняя АБВГ 008012/

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/Головка задняя АБВГ 008012/КРЫШКА АБВГ 000001.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/Головка задняя АБВГ 008012/ПРОУШИНА.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/Гильзав сборе _ АБВГ 008011.spw

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гильза в сборе АБВГ 008011/Штуцер АБВГ 000004.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гидроцилиндр ЦГ-80.56х160.11.spw

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ГОЛОВКА ПЕРЕДНЯЯ АБВГ 000009.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ШАЙБА ГРЯЗЕСЪЕМНИКА АБВГ 000010.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ШТОК АБВГ 000006.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ГАЙКА НАКИДНАЯ АБВГ 000011.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/Гидроцилиндр ЦГ-80.56хS1.11 _ ЦГ-80.56х160.11.cdw

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ПРОУШИНА АБВГ 000008.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/КОНТРГАЙКА АБВГ 000012.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Чертежи гидроцилиндра ЦГ-80.56хS11/ПОРШЕНЬ АБВГ 000005.CDW

Гидроцилиндр ЦГ- 80-56хS.11/Гидроцилиндр ЦГ-80.56хS1.11.a3d

Гидроцилиндр ЦГ- 80-56хS.11/Головка задняя/

Гидроцилиндр ЦГ- 80-56хS.11/Головка задняя/Проушина.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Головка задняя/Головка задняя.spw

Гидроцилиндр ЦГ- 80-56хS.11/Головка задняя/Крышка головки задней.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Головка задняя/Головка задняя.a3d

Гидроцилиндр ЦГ- 80-56хS.11/Гильзав сборе.a3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Уплотнение поршневое DBM 314236-ISO/

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Уплотнение поршневое DBM 314236-ISO/Уплотнение поршневое DBM 314236-ISO.a3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Уплотнение поршневое DBM 314236-ISO/Кольцо уплотнтнительное.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Уплотнение поршневое DBM 314236-ISO/Кольцо опорное.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Уплотнение поршневое DBM 314236-ISO/Кольцо направляющее.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Головка задняя цельная.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Грязесъемник PW 56-1G/

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Грязесъемник PW 56-1G/Наружное кольцо грязесъемника.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Грязесъемник PW 56-1G/Грязесъемник PW 56-1G.a3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Грязесъемник PW 56-1G/Внутреннее кольцо грязесъемника.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Шайба грязесъемника.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Проушина.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Кольцо опорно-направляющее I-DRW 56-3-12.8.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Шайба.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Головка передняя.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Шток.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Манжета TS 5671-LA.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Гильза.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Штуцер.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Контргайка.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Гайка накидная.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Штуцер 2.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Поршень.m3d

Гидроцилиндр ЦГ- 80-56хS.11/Детали цилиндра 80-56/Кольцо опорно-направляющее DWR 80-3-12,8.m3d
