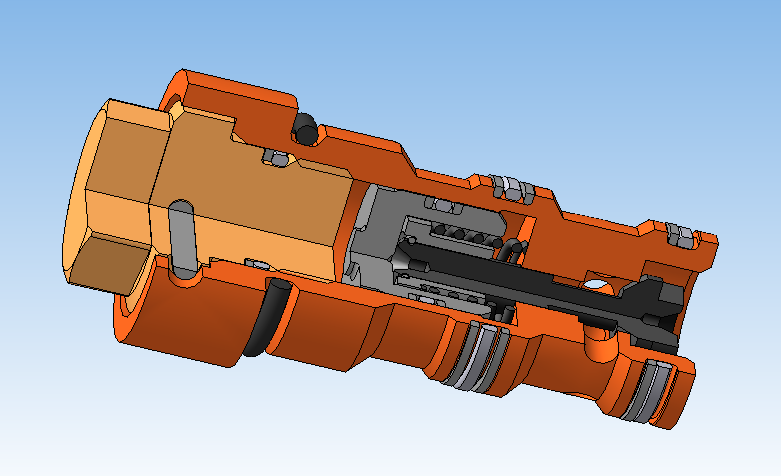

Гидрозамок ввертный

Гидрозамки предназначены для пропускания потока рабочей жидкости в одном направлении и запирания в обратном при отсутствии управляющего воздействия, а при его наличии для пропускания потока в обоих направлениях. Область применения гидрозамков - гидроприводы строительных, дорожных, коммунальных и других мобильных машин и оборудования. Гидрозамок монтируется в гидросистему в любом положении.
В данном конкретном случае гидрозамок разрабатывался для предотвращения самопроизвольного опускания гидравлических опор автомобильного крана.
Технические характеристики
1. Давление на входе Рном=16 МПа, Рmах=35 МПа.
2. Давление управления Рупр=4+0.1 МПа.
3. Расход рабочей жидкости Qном=80 л/мин, Qmах=90 л/мин.
4. Давление открытия обратного клапана Р=0,5 МПа.
5. Перепад давления на обратном клапане при номинальном расходе (РА) dР=1.5 МПа.
6. Перепад давления на принудительно открытом обратном клапане при номинальном расходе (АР)dР=1,ЗМПа.
7. Рабочая жидкость - масла индустриальные вязкостью от 5 до 500 мм2/с и температурой от минус 20 до плюс 90 °С.
8. Допускаются утечки по клапану в закрытом состоянии, не более 0,3см3/мин.
9. Масса не более 0,325 кг

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14

Файлы:
ГЗВ.00.000_3D\ГЗВ.00.000 - Гидрозамок ввертный.a3d
ГЗВ.00.000_3D\ГЗВ.00.001 - Гильза.m3d
ГЗВ.00.000_3D\ГЗВ.00.002 - Клапан.m3d
ГЗВ.00.000_3D\ГЗВ.00.003 - Втулка.m3d
ГЗВ.00.000_3D\ГЗВ.00.004 - Поршень.m3d
ГЗВ.00.000_3D\ГЗВ.00.005 - Пробка.m3d
ГЗВ.00.000_3D\ГЗВ.00.006 - Пружина.m3d
ГЗВ.00.000_3D\ГЗВ.00.006 - Пружина_сжатая.m3d
ГЗВ.00.000_3D\ГЗВ.00.007 - Кольцо защитное-01.m3d
ГЗВ.00.000_3D\ГЗВ.00.007 - Кольцо защитное-02.m3d
ГЗВ.00.000_3D\ГЗВ.00.007 - Кольцо защитное-03.m3d
ГЗВ.00.000_3D\ГЗВ.00.007 - Кольцо защитное.m3d
ГЗВ.00.000_3D\ГЗВ.00.008 - Кольцо стопорное.m3d
ГЗВ.00.000_3D
