Головка цилиндра

Головка цилиндра пневмокопрессора ВШ 2,3/400. Деталь «Головка цилиндра» служит для размещения и крепления всасывающего и нагнетательного клапанов V ступени. Четыре сквозных отверстия диаметром 22 мм служат для крепления головки к цилиндру воздушного компрессора ВШ-2,3/400. Резьбовые отверстия М42х2-6H служат для установки клапанов с помощью седла. Отверстие диаметром 19 мм служит для перемещения потока воздуха из рабочей полости цилиндра. Внешняя поверхность головки цилиндра имеет пазы, которые образуют ребра для ускоренного охлаждения.

Состав: 3D модель одной детали Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов

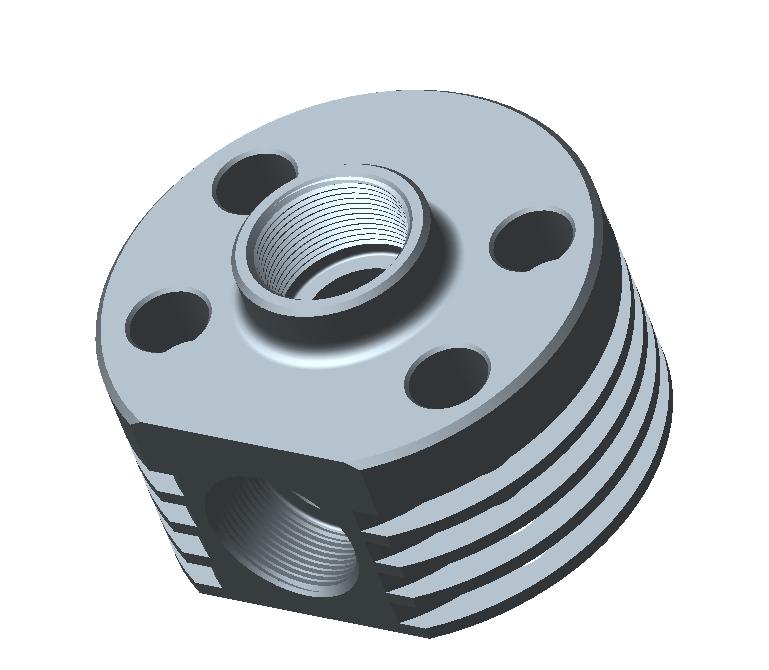

Головка цилиндра в 3D.m3d
