Инжектор масла для гидрораспора. Позволяет демонтировать детали с коническим и цилиндрическим валом, установленные в натяг, а именно: муфты, зубчатые передачи, составные коленчатые валы, фланцы. С помощью данного устройства осуществляется подача масла под высоким давлением. Сопряженные поверхности детали, установленные в натяг (снижается усилие до 90%), разделяются тонкой пленкой масла, после этого деталь легко снимается. Рабочее давление 1600(160)бар (МПа).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Инжектор масла для гидрораспора
Инжектор масла для гидрораспора
0
0
49
0
0
100
Сообщить о проблеме
Автор
Vladslud
Дата
29.10.2022
Язык
Русский
Состав
Деталировка: Шток инжектора, рукоятка инжектора, седло под клапан, корпус инжектора, гильза инжектора, штуцер клапана инжектора. 3-D модель Шток инжектора, рукоятка инжектора, седло под клапан, корпус инжектора, гильза инжектора, штуцер клапана инжектора, шарик. 3-D сборка: Сорка штока с уплотнениями, сборка инжектора, разрез инжектора.
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гильза инжектора .cdw
-
Корпус инжектора .cdw
-
Сборка.a3d
-
Шток инжекктора.cdw
-
Штуцер клапана инжектора.cdw
-
гильза инжектора.m3d
-
корпус инжектора.m3d
-
разрез 1.a3d
-
разрез 1.jpg
-

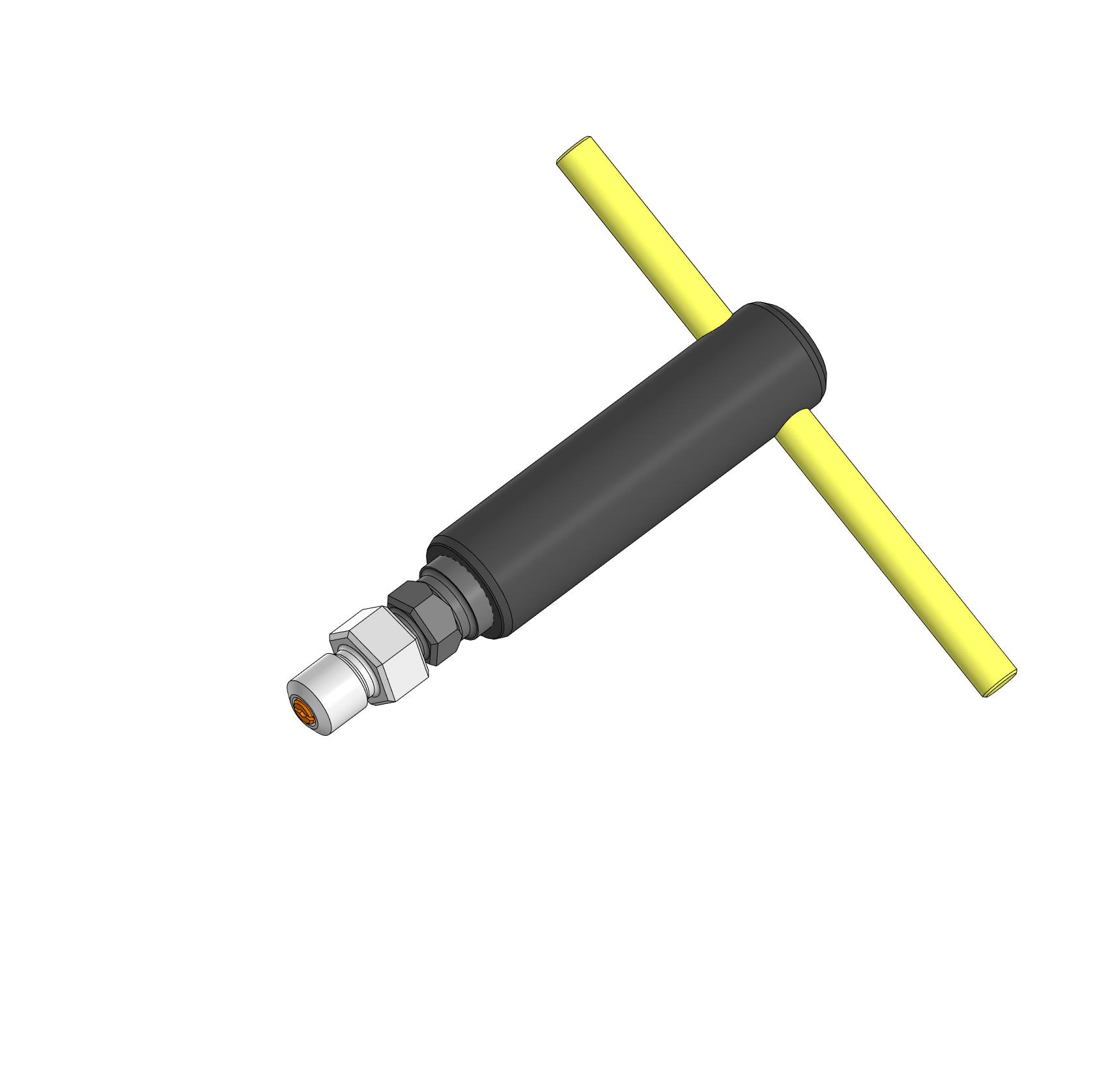

разрез 2.jpg
-
рукоятка.m3d
-
седло под клапан.m3d
-
шарик.m3d
-
шток инжектора.m3d
-
шток с уплотнениями.a3d
-
штуцер.m3d
