КОМПАС 3D 18

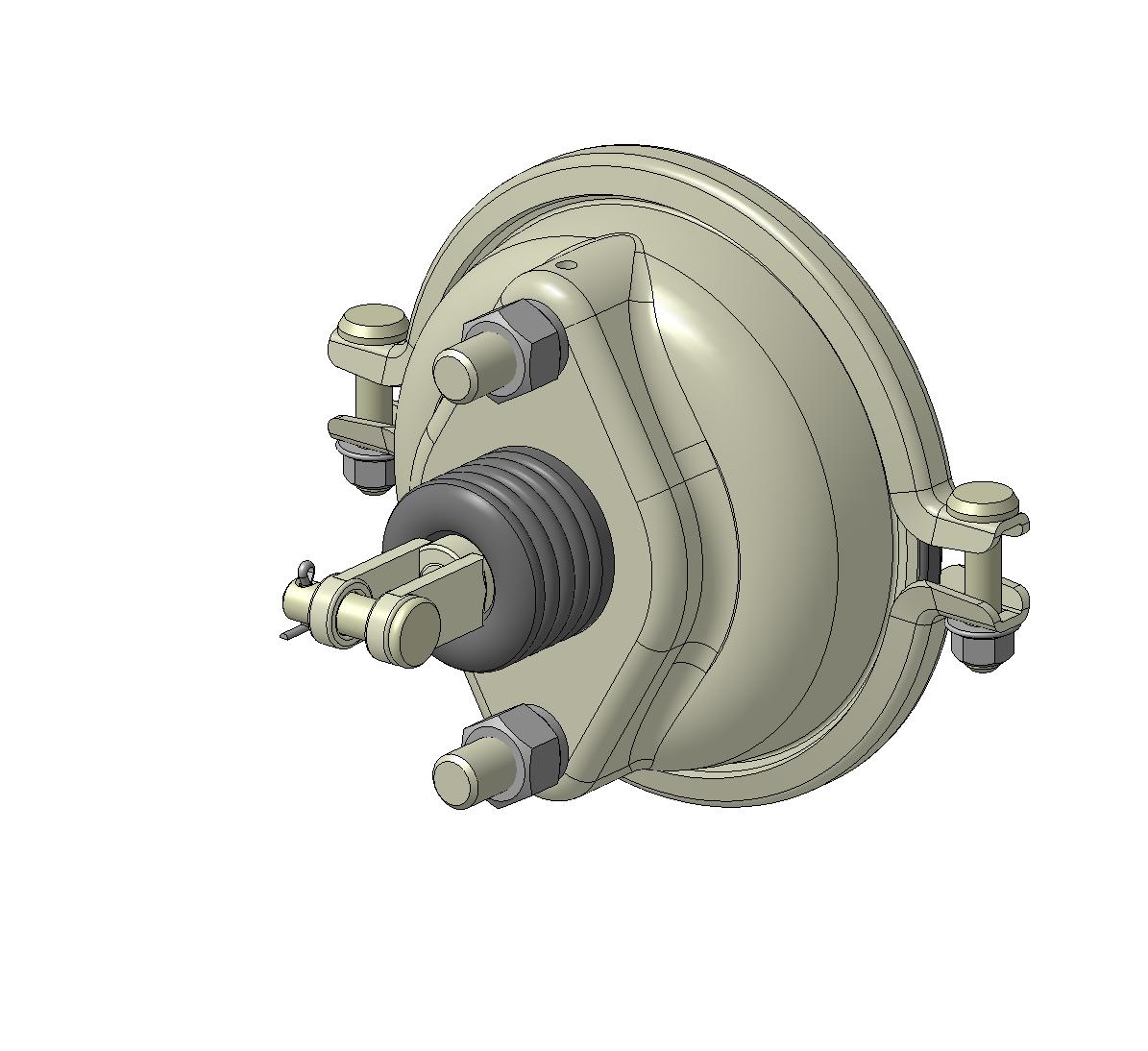

Камера тормозная Тип 24

Камера тормозная предназначена для преобразования давления сжатого воздуха, подаваемого в подвод, в усилие на штоке.
Основные технические характеристики:
Тип 24
Ход штока 57 мм
Вылет штока 75 мм
Усилие на штоке при давлении в подводе 0,58 МПа- 10000 Н
Масса 3,8 кг.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Камера тормозная ТИП 24\11.3519510 - Камера тормозная ТИП 24.a3d
Камера тормозная ТИП 24\11.3519522 - Фиксатор.m3d
Камера тормозная ТИП 24\11.3519525 - Фланец.a3d
Камера тормозная ТИП 24\Nut DIN 929 - M16x1,5 - St.m3d
Камера тормозная ТИП 24\~$глушка.m3~
Камера тормозная ТИП 24\~$лт М10-8gx55 ГОСТ 7802-81.m3~
Камера тормозная ТИП 24\Болт М10-8gx55 ГОСТ 7802-81.m3d
Камера тормозная ТИП 24\Болт специальній.m3d
Камера тормозная ТИП 24\Вилка.a3d
Камера тормозная ТИП 24\Вилка.m3d
Камера тормозная ТИП 24\Диск.m3d
Камера тормозная ТИП 24\Корпус(штамповка).m3d
Камера тормозная ТИП 24\Корпус.a3d
Камера тормозная ТИП 24\Корпус.m3d
Камера тормозная ТИП 24\Крышка.a3d
Камера тормозная ТИП 24\Крышка.m3d
Камера тормозная ТИП 24\Мембрана 24.m3d
Камера тормозная ТИП 24\Ось.m3d
Камера тормозная ТИП 24\Пластина .m3d
Камера тормозная ТИП 24\Подводящая бобышка.m3d
Камера тормозная ТИП 24\Пружина 24.m3d
Камера тормозная ТИП 24\Пыльник.m3d
Камера тормозная ТИП 24\Хомут 1 .m3d
Камера тормозная ТИП 24\Шток.a3d
Камера тормозная ТИП 24\Шток.m3d
Камера тормозная ТИП 24
