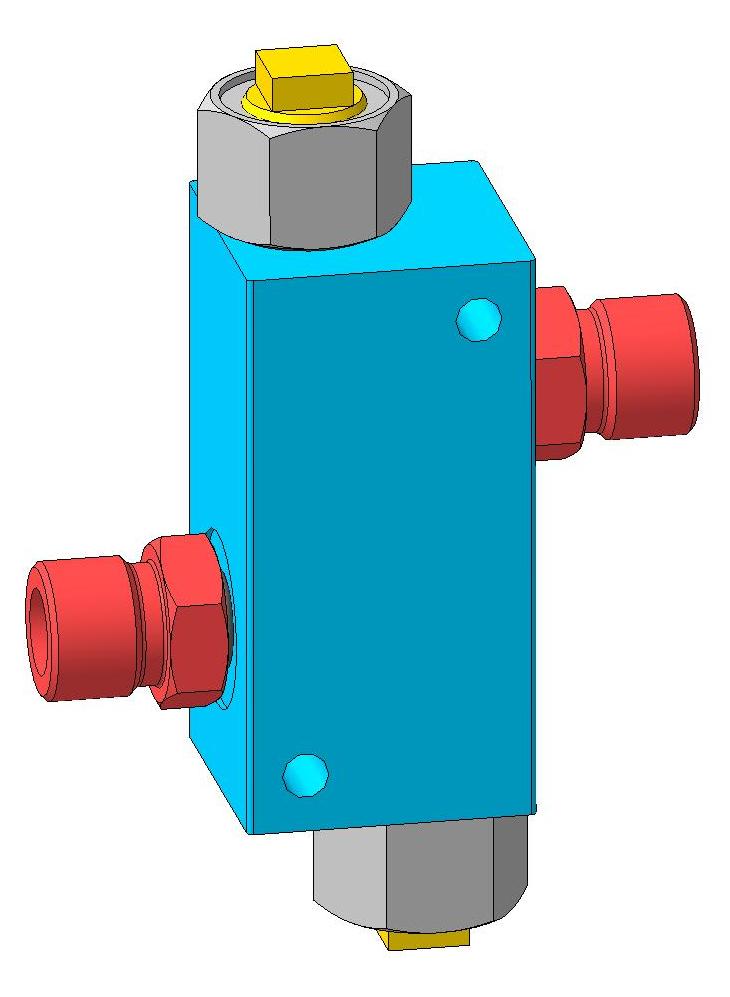

Клапан пружинный

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Любые изменения скорости потока среды в трубопроводе вызывают колебания давления так называемые «гидроудары». Так как изменения скорости движения среды, приводит к изменению давления в системе трубопроводов. Быстрое изменение скорости движения среды может привести к изменению давления, высокому или низкому превышающих безопасные пределы эксплуатации трубопроводов, аксессуаров, корпусов арматуры, насосов и т.д.

Состав: Сборочный чертеж, деталировка, спецификация, 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
3D/
3D/Втулка.m3d
3D/Гайка.m3d
3D/Кольцо на втулку.m3d
3D/Кольцо на штуцер.m3d
3D/Корпус.m3d
3D/Опора пружини.m3d
3D/Пружина.m3d
3D/Сборка.a3d
3D/Шарик.m3d
3D/Штуцер.m3d
2D/
2D/Втулка.cdw
2D/Гайка.cdw
2D/Корпус.cdw
2D/Опора пружини.cdw
2D/Пружина.cdw
2D/Сборка.cdw
2D/Спецификация.cdw
2D/Штуцер.cdw
