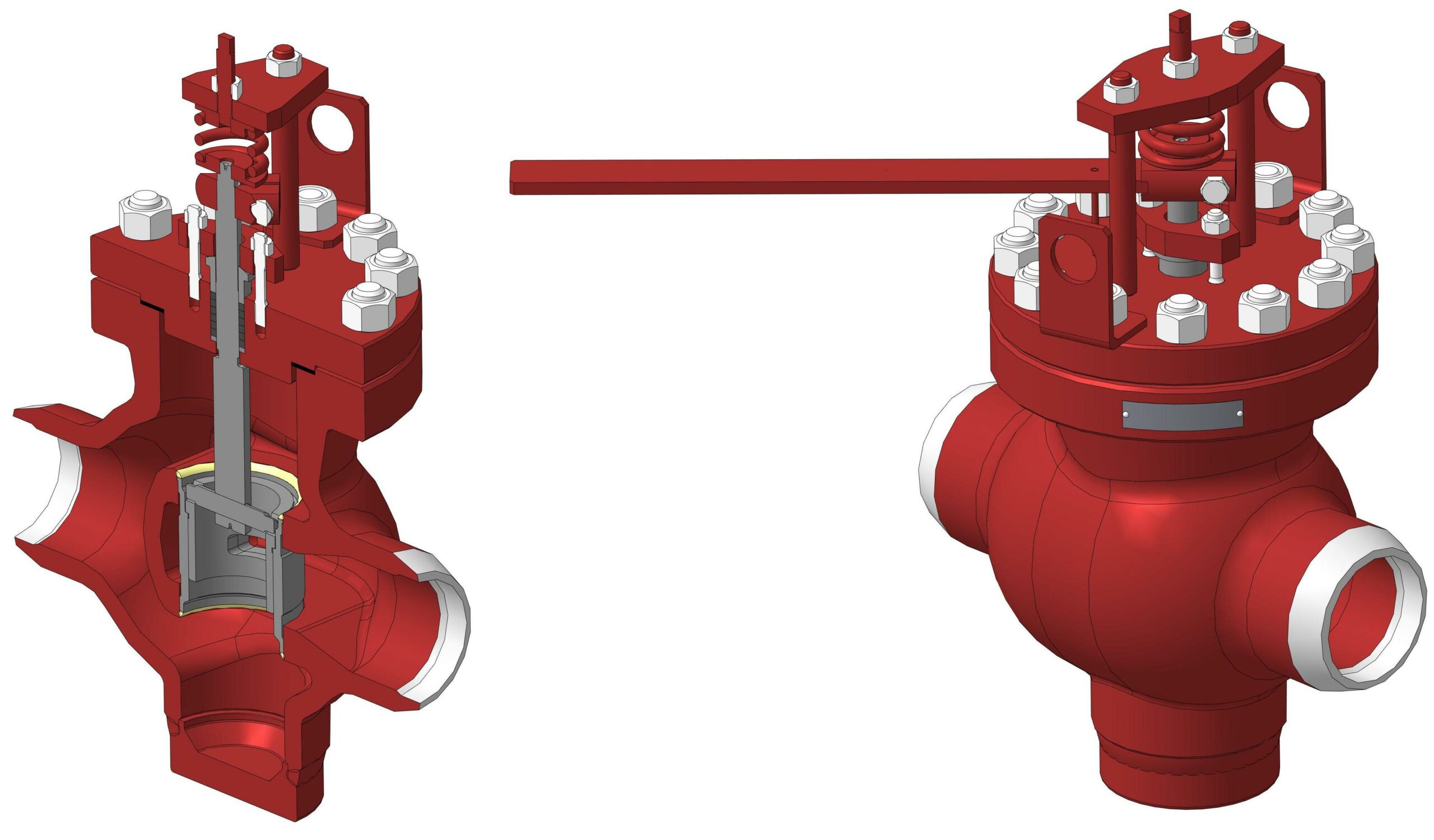

Клапан регулирующий поворотный для воды и водяного пара Ду100 с максимальными параметрами среды Р=10,0 МПа, Т=450 град.С. Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла). Присоединение к трубопроводу при помощи сварки. Конструктивный аналог изделия 6с-13-2 Барнаульского котельного завода, ныне почившего.
