Клапан электромагнитный нормально-закрытый непрямого действия ODE модели применяется для автоматического перекрытия потоков воды, воздуха, инертных газов. ЭМК с уплотнением H-NBR применяется для среды с температурой -10°C..+80°C.
• Наименование: 21W4QDF250
• Тип: двухходовой непрямого действия
• Функция: нормально-закрытый
• Соединение: резьба G 1 дюйм
• Уплотнение: H-NBR
• Расход Kv: 190 л/мин
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны и распределители -
- Электромагнитный клапан 21W4QDF250

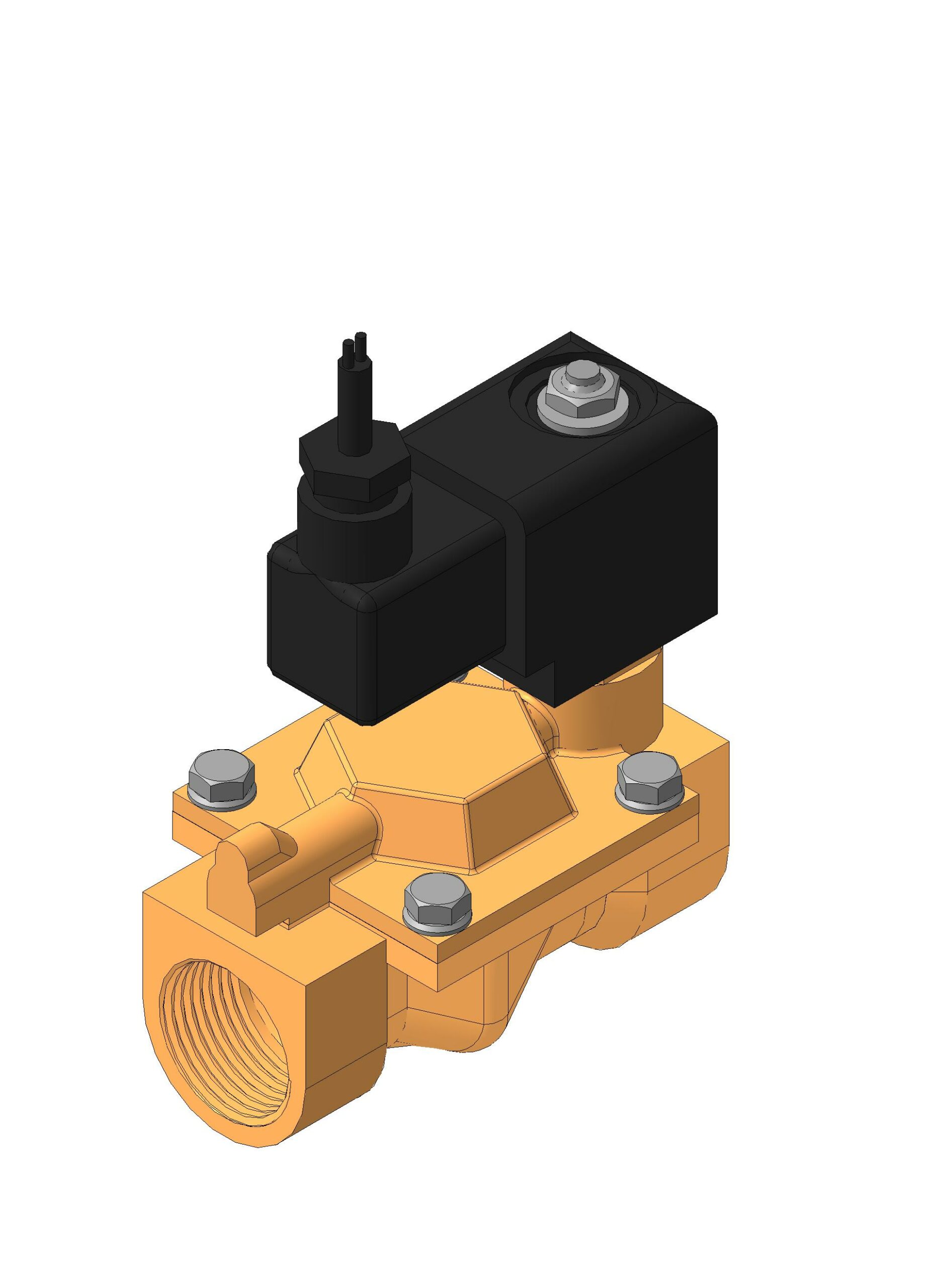

Электромагнитный клапан 21W4QDF250
0
75
3144
49
0
20
Сообщить о проблеме
Автор
Tatamama
Дата
05.04.2017
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Верх клапана.m3d
-
Гайка для катушки.m3d
-
Катушка.m3d
-
Клапан 1.m3d
-
Крышечка мембраны.m3d
-
Крышечка мембраны2.m3d
-
Мембрана.m3d
-
Плунжер.m3d
-
Пружина ГОСТ 18793-80 (3).m3d
-
Сборка.a3d
-
Сборка катушки.a3d
-
Сборка мембраны.a3d
-
Шток.m3d
-
