Гидрораспределители ПГ73-2 с электрогидравлическим управлением

0
4
489
6
1
30

Гидрораспределители ПГ73-2 с электрогидравлическим управлением представляют собой комбинацию управляющего распределителя (пилота) 24ПГ73-11 с электрическим управлением и управляемого им основного распределителя, который аналогичен по принципу работы распределителю ПГ72-3 (распределитель с гидравлическим управлением). Гидрораспределитель ПГ73-2 золотниковый, с электрогидравлическим управлением предназначен для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин.

Данная серия представлена гидрораспределителями:

1. Техническая характеристика гидрораспределителя ПГ73-24:
- Расход жидкости номинальный, л/мин 80
- Перепад давления при номинальном расходе, МПа 0,4
- Диаметр условного прохода, мм 20

2. Техническая характеристика гидрораспределителя ПГ73-25:
- Расход жидкости номинальный, л/мин 160
- Перепад давления при номинальном расходе, МПа 0,3
- Диаметр условного прохода, мм 32

Конструкция и принцип действия гидрораспределителей ПГ73-2 с с электрогидравлическим управлением с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].


Сообщить о проблеме
Дата
27.04.2020
Язык
Русский
Состав

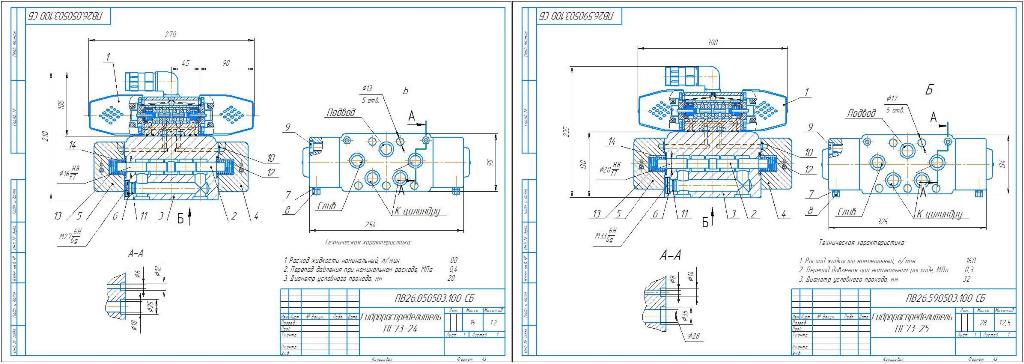

Гидрораспределители ПГ73-2 (2 СБ), Спецификация (2 листа).
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Гидрораспределитель ПГ 73-25,Ду=32мм (электрогидравлический).cdw
  • Спецификация ПГ 73-25,Ду=32мм (электрогидравлический).cdw
  • Спецификация ПГ 73-24,Ду=20мм (электрогидравлический).cdw
  • Гидрораспределитель ПГ 73-24,Ду=20мм (электрогидравлический).cdw
