Клапан предохранительный для автоматического сброса избыточного давления в пневматических системах

345

Клапан предназначен для автоматического сброса избыточного давления в пневматических системах.
Клапан устанавливается на резервуаре системы и имеет два состояния – открытое и закрытое. Крепление через фланец, внутренний диаметр d=35.
Клапан закрыт при условии, когда сила давления пружины (Рпр) больше силы давления пневматической системы (РД). Когда (РД) становится больше (Рпр), сжатый воздух поднимает клапан и происходит сброс избыточного давления в атмосферу. Сила сжатия пружины достигается при сборке посредством винта при наладке клапана на работу в пневматической системе.
Состав изделия: основание, корпус, седло, клапан, тарелка, траверса, стойка (2 шт.).
Стандартные изделия: пружина 64 ГОСТ 13768-73, гайка ГОСТ 5916-70, шайба ГОСТ 6402-70, винт ГОСТ 1482-84, болт ГОСТ 7798-80, кольцо ГОСТ 9833-73.

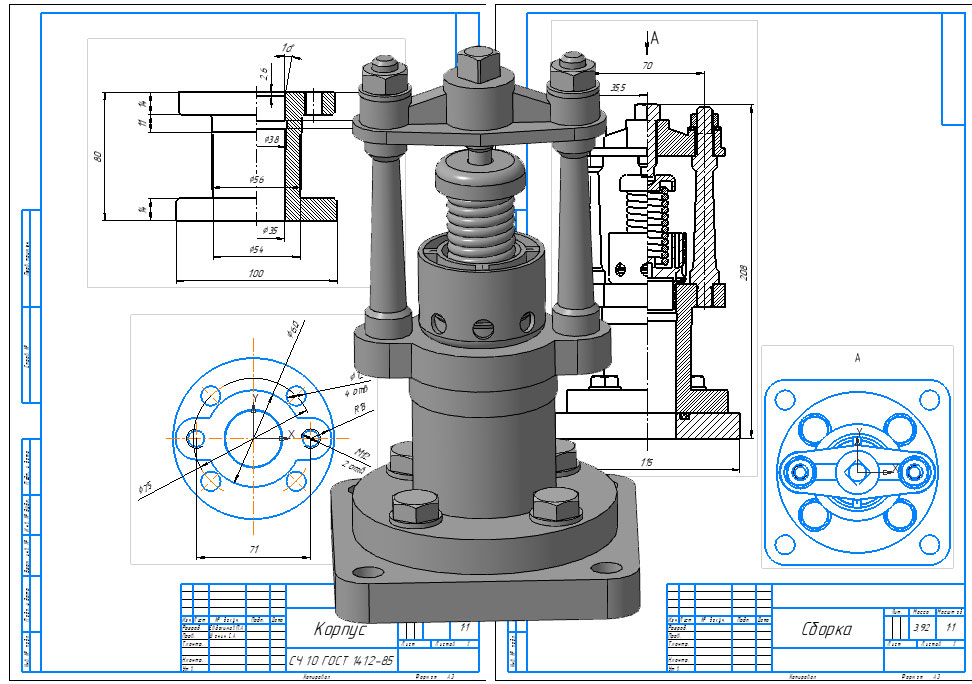

3D Модели Клапан предохранительный

Автор

Иван Иванов

Дата

18.05.2022

Язык

Русский

Состав

3D: Клапан,корпус,основание,пружина,сборка,сборка1,седло, стойка, тарелка,траверса. Чертежи(А4): Клапан,корпус,основание,сборка,седло, стойка, тарелка,траверса.
