Клапан предохранительный предназначен для защиты компонентов гидрооборудования от механического разрушения из-за избыточного давления.
Максимальное давление............100МПа
Расход .............5 л/мин
Рабочая среда..............................минеральное масло, вода
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны и распределители -
- Клапан предохранительный 100МПа

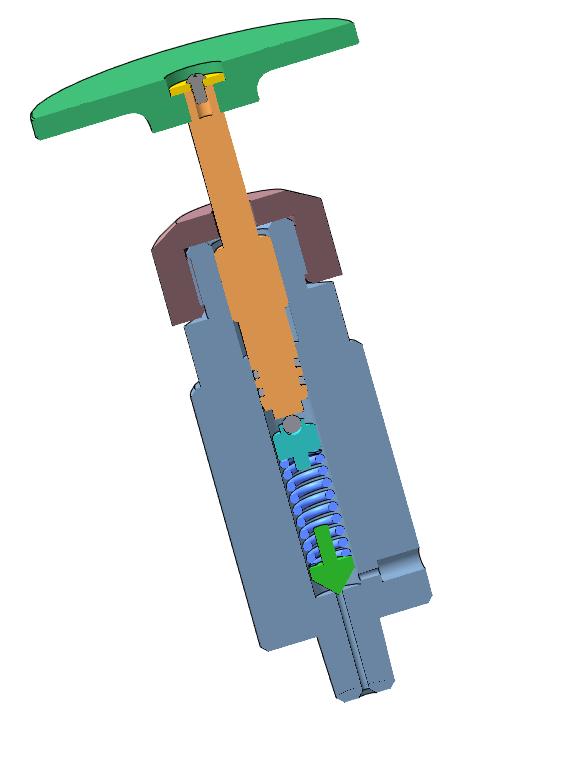

Клапан предохранительный 100МПа
0
0
33
0
0
80
Сообщить о проблеме
Автор
user-2268801
Дата
05.11.2025
Язык
Русский
Состав
Клапан предохранительный (3Д модель сборка, спецификация, чертеж сборочный), деталировка 3Д модели( клапан, корпус, винт регулировочный, втулка опорная, маховичок, пружина сжатия, шайба, гайка накидная)
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
КП-100.00.00.000СБ - Клапан предохранительный 100МПа.a3d
-
КП-100.00.00.000СБ - Клапан предохранительный 100МПа.spw
-
КП-100.00.00.000СБ - Клапан предохранительный 100МПа.stp
-
КП-100.00.00.000СБ - Клапан предохранительный 100МПа Сборочный чертеж.cdw
-
КП-100.00.00.001 - Клапан.m3d
-
КП-100.00.00.002 - Корпус.m3d
-
КП-100.00.00.003 - Винт регулировочный.m3d
-
КП-100.00.00.005 - Втулка опорная.m3d
-
КП-100.00.00.006 - Маховичок.m3d
-
КП-100.00.00.007 - Шайба.m3d
-
КП-100.00.00.008 - Пружина сжатия.m3d
-
КП-100.00.00.009 - Гайка накидная.m3d
