Клапан соленоидный "Tork" Ду 15, Ду 32, Ду 50

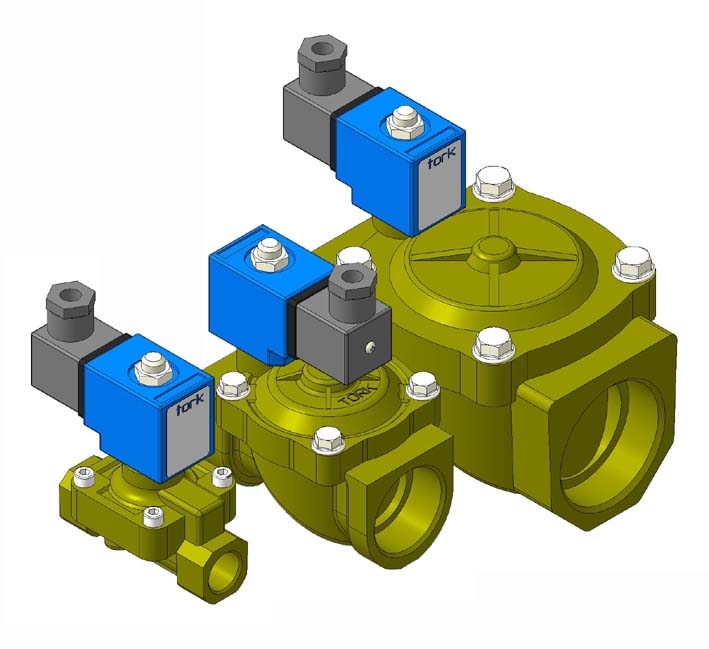

Клапан соленоидный (электромагнитный) "Tork". Электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов. Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.
Давление воды - 0,5...16 bar, питание - 24 В, корпус - латунь.

Состав: 3D сборка с габаритными деталями Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Клапан / Клапан соленоидный "Tork" Ду 15, Ду 32, Ду 50
