Клапан трехходовой PN16.15 КТТА-16.15

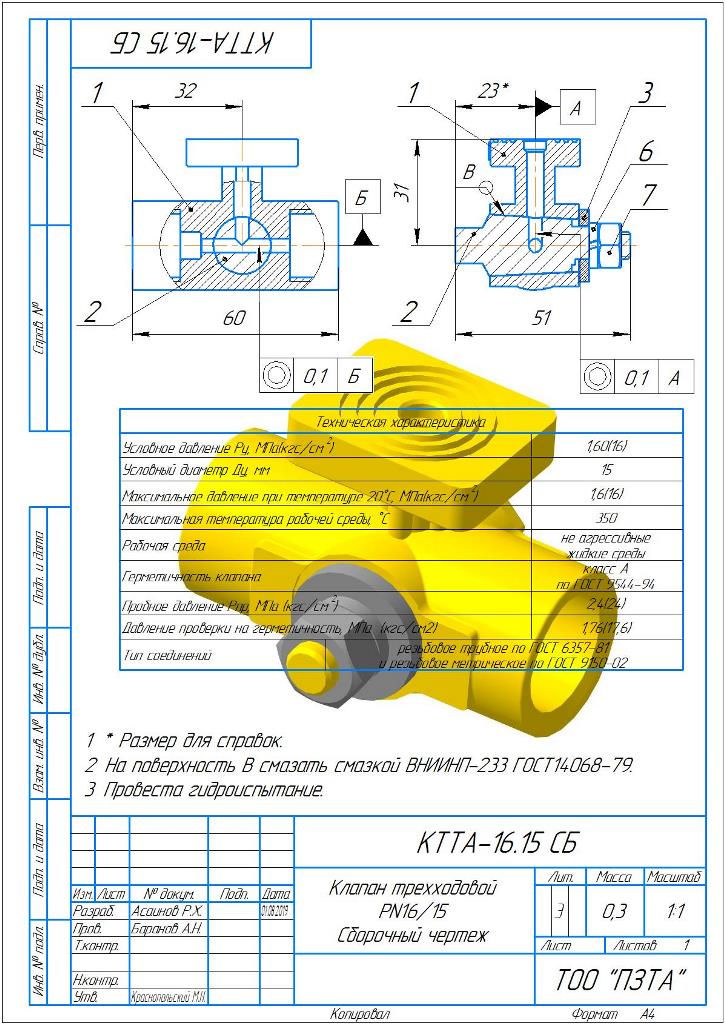

Сборочный чертеж на клапан трехходовой Ду 15 Ру1,6. Рабочая среда не агрессивные жидкие среды Деталировка клапана. 3Д модели, спецификация

Состав: СБ, деталировка, спецификация, 3Д модели

Софт: КОМПАС-3D 18SP2

Файлы:

Шайба _ КТТА-16.15.03.cdw

Затвор конусный _ КТТА-16.15.02.cdw

Корпус_КТТА-16.15.01.m3d

Клапан трехходовой PN1615 _ КТТА-16.15 Сборочный.cdw

Клапан трехходовой PN16.15 _ КТТА-16.15 СБ.a3d

Шайба _ КТТА-16.15.m3d

Спецификация.spw

Затвор конусный _ КТТА-16.15.02.m3d

Корпус _ КТТА-16.15.01.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
