Вакуумный клапан NIOB FLUID 5338, DN50

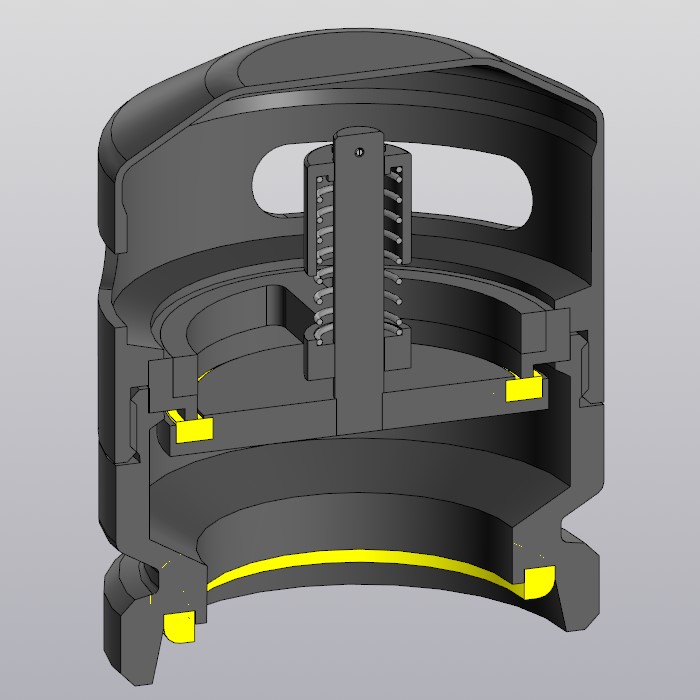

Вакуумный перепускной клапан служит для выравнивания давления в резервуаре во время опорожнения при максимальной температуре до +80 °C.
Изготавливается из нержавеющей стали марки AISI 304-316L. Изготовитель: NIOB FLUID (Чехия).
Присоединение к емкости осуществляется через резьбовой штуцер под молочную муфту размером Rd78x1/6''.
Комплект содержит отдельные детали клапана и сборку в формате Компас, а таже отдельную сборочную модель в формате Step, для интеграции в другие CAD системы.
