Кран шаровый DN100 Pn50

0
4
120
1
0
90
КШО.100.1,6.000 - Кран шаровый.stp
3D модель Кран шаровый DN100 Pn50
3D модель Кран шаровый DN100 Pn50

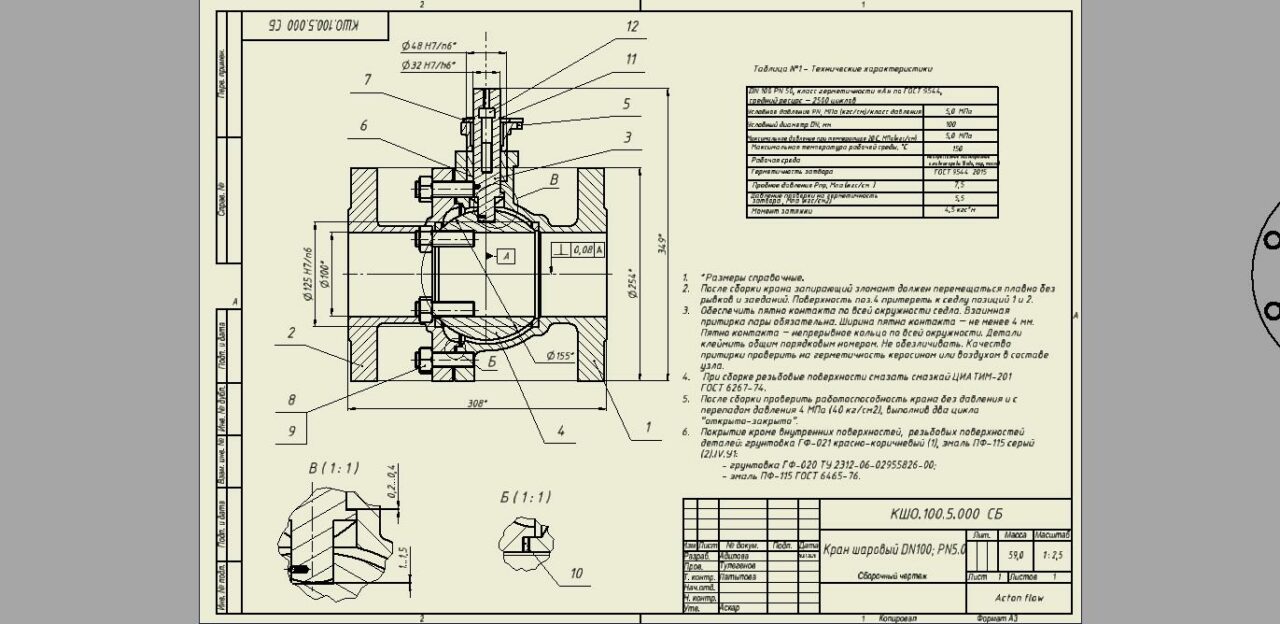

Кран шаровый DN100.pn50, согласно API, с указанием гидроиспытаний и расчётами по нагрузке. в работе указаны тех требования и необходимые размеры для изготовления

3D Модели Кран шаровый DN100.pn50 КШ-100-50; Краншаровый;
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Aizhan Adilova
Дата
23.01.2026
Язык
Русский
Состав
Полная сборка Крана шарового, спецификкация, деталировка, предохранители, корпус и прижимной корпус, седло фторопластовое, для работы в неагрессивных средах
Софт
Inventor 2021 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-ANSI B18.3.1M - M12x1,75 x 65(2).ipt ANSI B18.3.1M - M12x1,75 x 65(2).ipt
  • icon-Винт M12-6gx65 ГОСТ 11738-84.ipt Винт M12-6gx65 ГОСТ 11738-84.ipt
  • icon-Гайка M18-6H ГОСТ 5927-70.ipt Гайка M18-6H ГОСТ 5927-70.ipt
  • icon-КШО.100.1,6.000 - Кран шаровый.dwg КШО.100.1,6.000 - Кран шаровый.dwg
  • icon-КШО.100.1,6.000 - Кран шаровый.iam КШО.100.1,6.000 - Кран шаровый.iam
  • icon-КШО.100.1,6.000 - Кран шаровый.stp КШО.100.1,6.000 - Кран шаровый.stp
  • icon-КШО.100.1,6.100 -Корпус.dwg КШО.100.1,6.100 -Корпус.dwg
  • icon-КШО.100.1,6.100 -Корпус.iam КШО.100.1,6.100 -Корпус.iam
  • icon-КШО.100.1,6.200 -Крышка.dwg КШО.100.1,6.200 -Крышка.dwg
  • icon-КШО.100.1,6.200 -Крышка.iam КШО.100.1,6.200 -Крышка.iam
  • icon-КШО.100.1,6.300 - Шпиндель.dwg КШО.100.1,6.300 - Шпиндель.dwg
  • icon-КШО.100.1,6.300 - Шпиндель.iam КШО.100.1,6.300 - Шпиндель.iam
  • icon-КШО.150.16.001 Корпус.dwg КШО.150.16.001 Корпус.dwg
  • icon-КШО.150.16.001 Корпус.ipt КШО.150.16.001 Корпус.ipt
  • icon-КШО.150.16.002 Корпус-крышка.dwg КШО.150.16.002 Корпус-крышка.dwg
  • icon-КШО.150.16.002 Корпус-крышка.ipt КШО.150.16.002 Корпус-крышка.ipt
  • icon-КШО.150.16.003 Шар.dwg КШО.150.16.003 Шар.dwg
  • icon-КШО.150.16.004 Шпинедель.dwg КШО.150.16.004 Шпинедель.dwg
  • icon-КШО.150.16.004 Шпинедель.ipt КШО.150.16.004 Шпинедель.ipt
  • icon-КШО.150.16.005 Гайка.dwg КШО.150.16.005 Гайка.dwg
  • icon-КШО.150.16.005 Гайка.ipt КШО.150.16.005 Гайка.ipt
  • icon-КШО.150.16.006 Втулка.dwg КШО.150.16.006 Втулка.dwg
  • icon-КШО.150.16.006 Втулка.ipt КШО.150.16.006 Втулка.ipt
  • icon-КШО.150.16.007 Ограничительная пластина.dwg КШО.150.16.007 Ограничительная пластина.dwg
  • icon-КШО.150.16.007 Предохранитель.ipt КШО.150.16.007 Предохранитель.ipt
  • icon-КШО.150.16.008 Седло.dwg КШО.150.16.008 Седло.dwg
  • icon-КШО.150.16.008 Седло.ipt КШО.150.16.008 Седло.ipt
  • icon-КШО.150.16.ipt КШО.150.16.ipt
  • icon-Кольцо A32 ГОСТ 13942-86.ipt Кольцо A32 ГОСТ 13942-86.ipt
  • icon-СНП-В-4-5-100-1,6 ГОСТ Р 52376-2005.ipt СНП-В-4-5-100-1,6 ГОСТ Р 52376-2005.ipt
  • icon-Фиксатор с подпружиненным шариком.ipt Фиксатор с подпружиненным шариком.ipt
  • icon-Шпилька M18-6g×70 ГОСТ 22042-76.ipt Шпилька M18-6g×70 ГОСТ 22042-76.ipt
  • icon-пружина фиксатора.ipt пружина фиксатора.ipt
