Паровоздушный клапан 701.08СБ.197

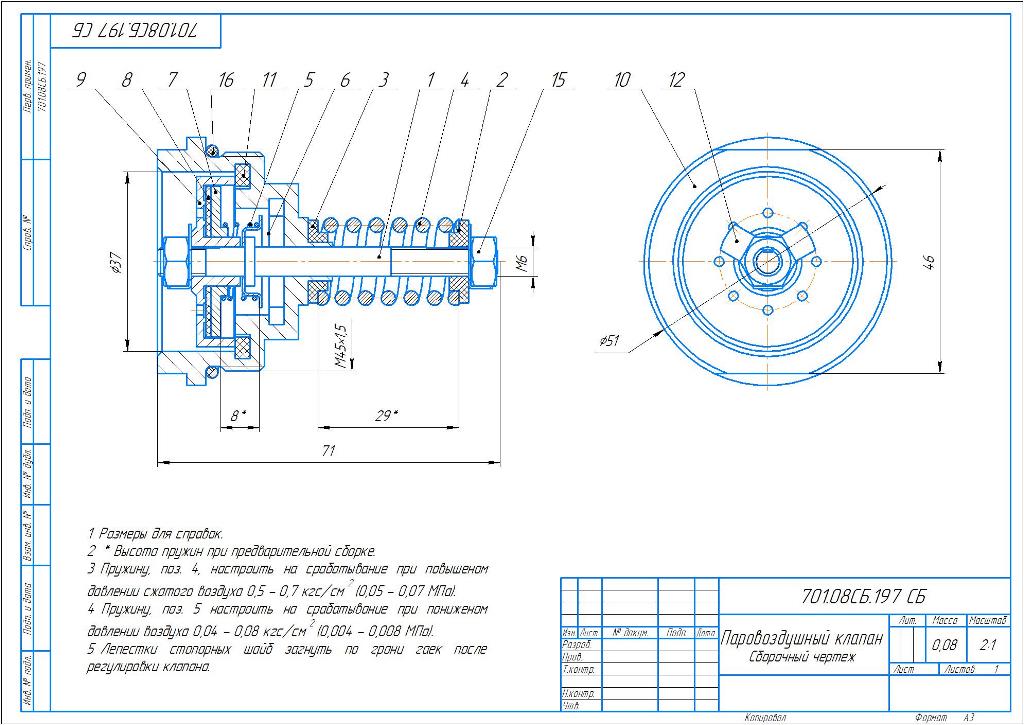

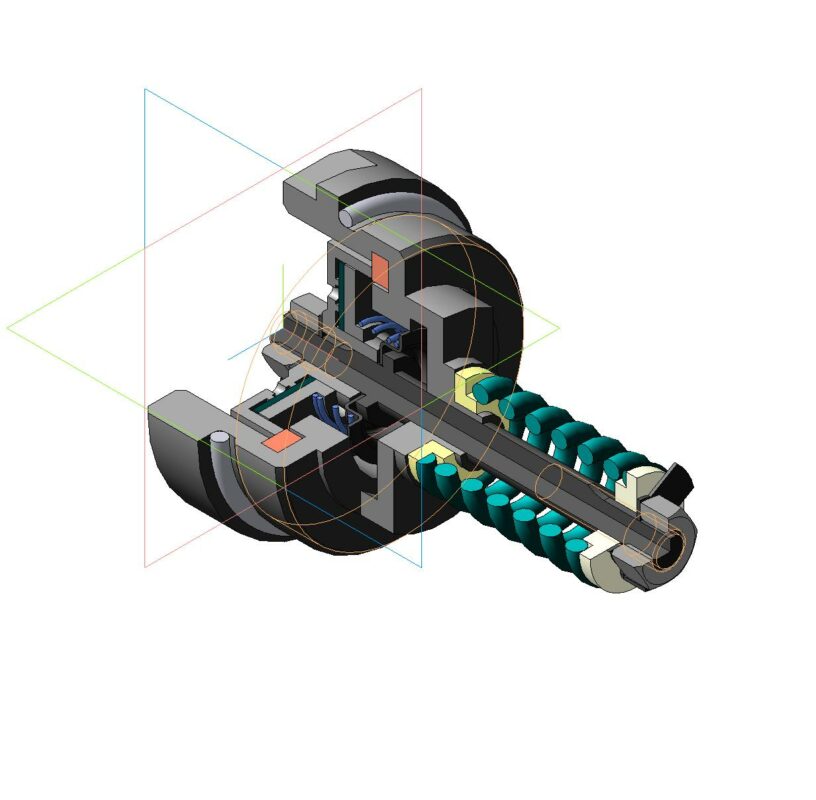

Клапан паровоздушный предназначен для установки в заливные горловины расширительных бачков систем водяного охлаждения. Клапан обеспечивает выпуск пара и срабатывает при повышении давления в системе охлаждения на 0.5 – 0.7 кгс/ см2 выше атмосферного. Для устранения разрежения в системе при охлаждении жидкости в клапане имеется обратный клапан, который открывается при снижении давления в системе на 0,04 – 0,08 кгс/см 2 ниже атмосферного давления.

STOL CH 701 Клапан паровоздушный расширительный бачок Система охлаждения
