Колокол - корпусная деталь (связь) между электродвигателем и гидравлическим насосом
Каталог KTR (Германия)

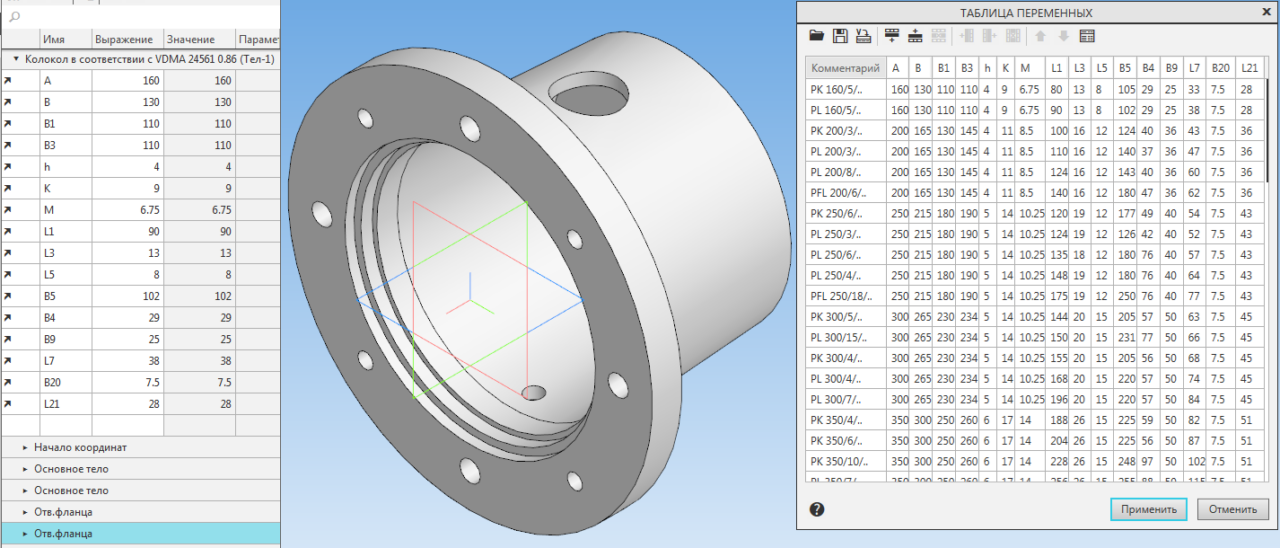

В модель вшита парметрическая таблица со всеми каталожными моделями (74 шт).
Размеры, которые не указаны в катологе - примерные, пропорциональные. Отверстия под резьбу есть, самой резьбы нет. Отверстий под крепление самого насоса к колоколу нет.
Если нужна отдельная модель в STEP, пишите в личку.
