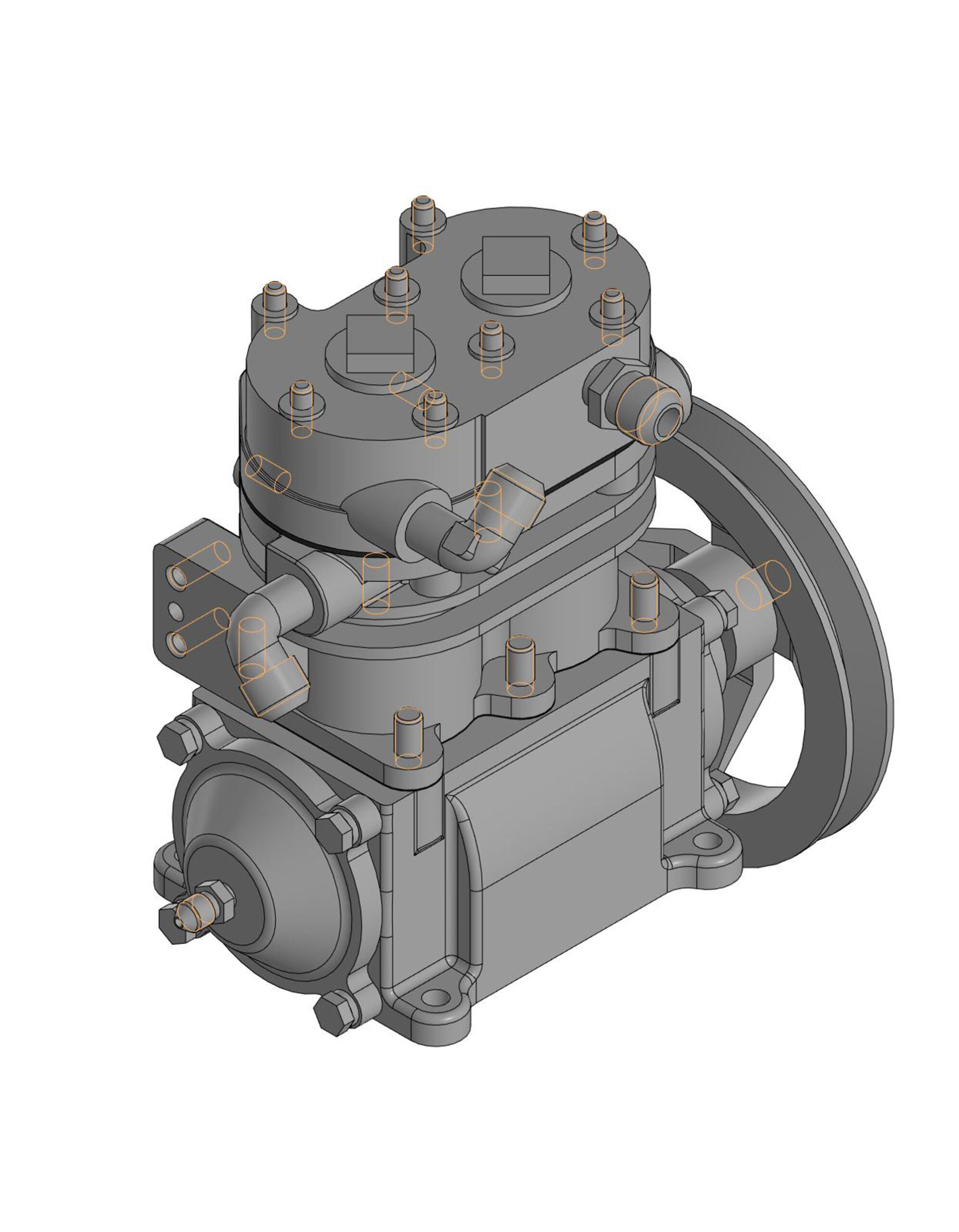

Компрессор 540-3509015 тормозных систем БелАЗ; Урал - 4320; Краз - 255, 256, 6510; МАЗ - 5336, 64229 и с др. выходными патрубками, шкивом или шестерёнкой на ЗИЛ 130, 131; МТЛБ. Рабочий объем, см3 - 214; частота вращения вала, об/мин - 2000...2500; потребляемая мощность, кВт - 2,17; вес, кг - 14,8. Модель имеет низкий уровень детализации (есть присоединительные размеры между картером и блоком, блоком и головкой, соответствующие прокладки, впускные клапана с пружинами, присоединительные резьбы) и предназначена для габаритного вписывания, проектирования оснастки для стандартной проверки исправности.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Компрессор 540-3509015
Компрессор 540-3509015
0
15
558
17
0
50
Содержимое архива
-
540-3509015 Компрессор
-
Головка
-
Головка в сб.a3d
-
Головка.m3d
-
ПружинаНклап.m3d
-
-
540-3509015 Компрессор.a3d
-
Картер
-
Картер в сб.a3d
-
Шкив.m3d
-
Картер.m3d
-
Прокладка картера.m3d
-
-
Блок
-
Плунжер.m3d
-
Шток.m3d
-
Прокладка.m3d
-
ПружинаРазгрУ.m3d
-
Блок в сб.a3d
-
Блок.m3d
-
КлапВп.m3d
-
Коромысло.m3d
-
СедлоПр.m3d
-
-
