Корпус Фильтра Омега Эир CKL-50

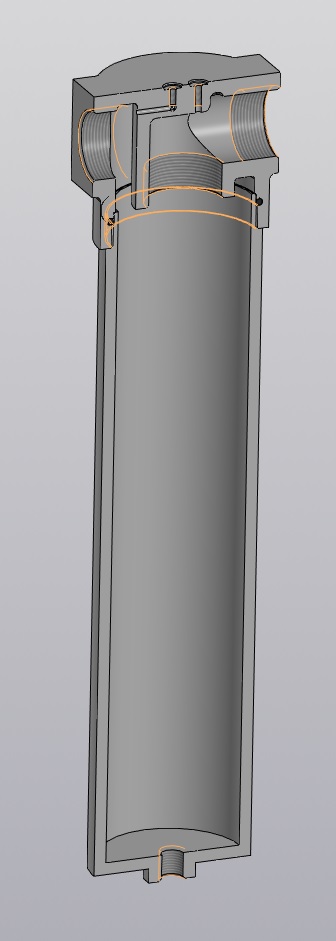

Объёмная 3D модель корпуса фильтра Omega Air (Омега Эир) CKL-50, с отверстиями для диф. манометра. Уплотнение нижней колбы с корпусом через резиновое кольцо (по канавке)

Состав: 3D сборка

Софт: КОМПАС-3D 20.0.12

Файлы:
125-135-58-2-8 ГОСТ 9833-73 - Кольцо резиновое.m3d
Колба CKL-С50 (фильтр Omega).m3d
Крышка CKL-C50.m3d
CKL-50 СБ - Фильтр Омега Эир.a3d
