Кран 4314 концевой

Предназначен для перекрытия тормозной и питательной магистралей подвижного состава железных дорог и крепления на них соединительного рукава. Кран концевой 4314 устанавливается на тормозную и питательную магистраль. Взаимозаменяем : кран концевой 190, кран концевой 4304М, кран концевой 4304.

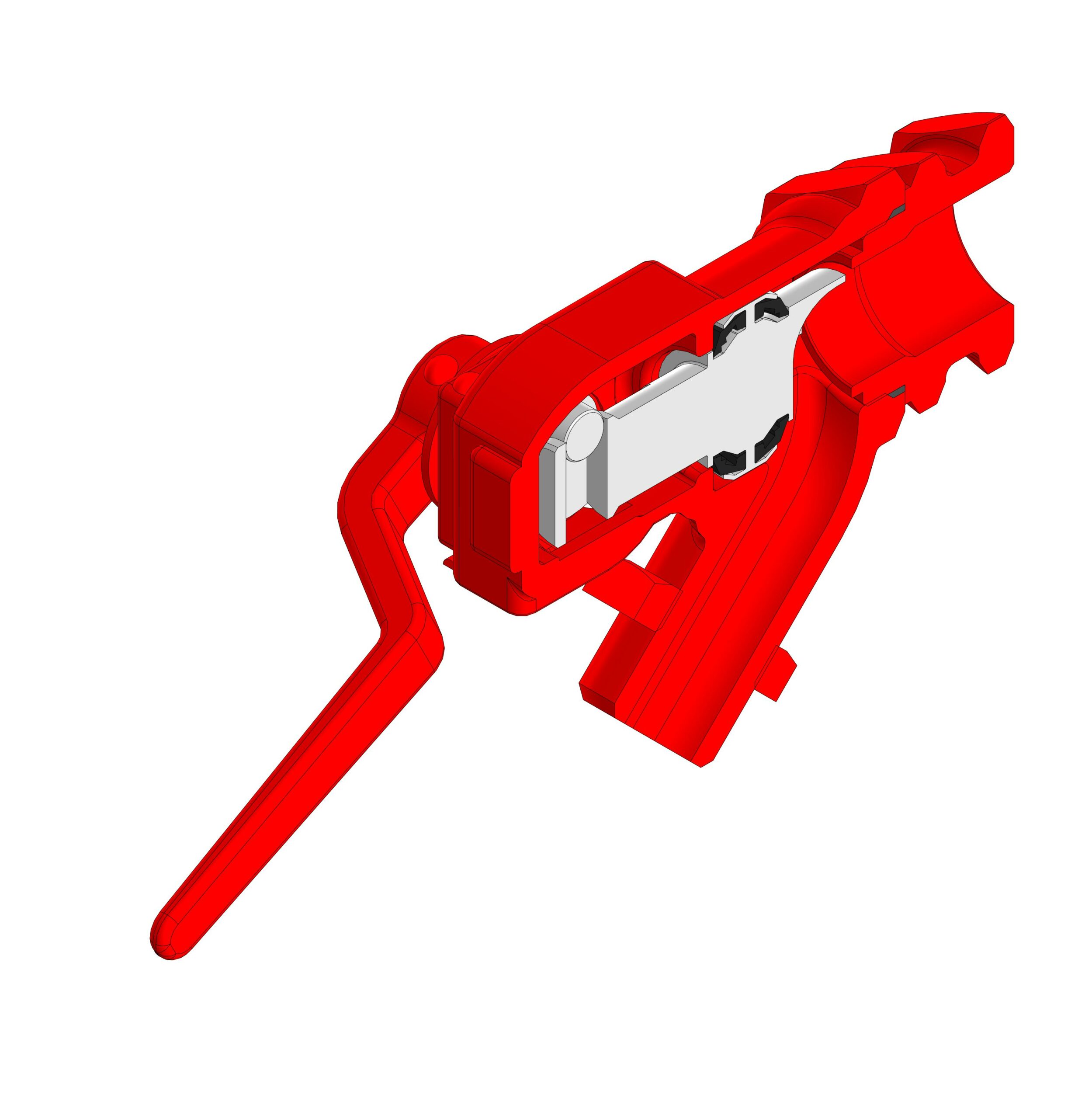

Корпус 19.0.0 - деталь выполненная в версии компаса 3D V19.0.0 с историей.

Состав: 3D сборка

Софт: КОМПАС-3D 18.1.55

Файлы:
Кольцо.m3d
Рукоятка.m3d
ГОСТ 18829-73 - Кольцо 032-035-19-2-3.m3d
Кольцо уплотнительное.m3d
Корпус.m3d
Заклепка 5x58.37 ГОСТ 10299-80.m3d
ГОСТ 18829-73 - Кольцо 016-020-25-2-3.m3d
Втулка.m3d
4314 - Кран концевой.a3d
Кривошип.m3d
Штуцер.m3d
Клапан.m3d
Корпус19.0.0.m3d
