Крышка для масляного фильтра от ВАЗ

В работе представлены 3D Сборка конструкции и необходимые чертежи для изготовления. В сборке не отображен сам масляной фильтр от автомобиля ВАЗ или УАЗ так-как эта деталь стандартная и различается в зависимости от производителя.

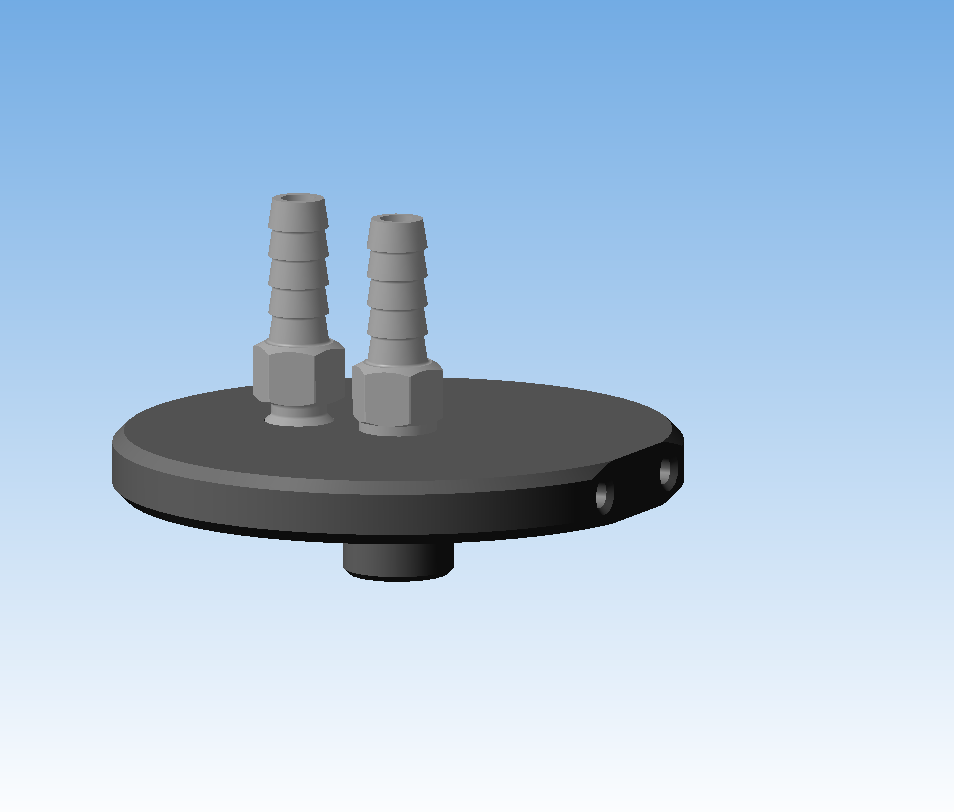

Конструкция состоит из крышки и двух штуцеров с гребенкой под гибкие шланги. Крышка вкручивается в масляной фильтр и может крепится винтами М6, для этого предусмотрены отверстия с резьбой. В саму крышку устанавливаются штуцера. Через гибкие шланги вся конструкция устанавливается в масляную магистраль агрегата.
Конструкция с масляным фильтром используется для очистки масла от примесей. Области применения обширны, от стенда для вакуумации маслонаполненных приборов, до агрегатов с системой смазки.

Состав: 3D Сборка, 3D Модели - 3 детали, Чертежи - 3 детали. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Крышка для масляного фильтра от ВАЗ

Крышка.cdw
Штуцер.cdw
Модели/
Модели/Крышка.m3d
Модели/Сборка.a3d
Модели/Штуцер.m3d
