Многоступенчатый осевой компрессор

Урфу имени первого президента России Б.Н.Ельцина
Кафедра "Турбины и двигатели"
Курсовой проект по дисциплине "Осевые компрессоры"
Расчет многоступенчатого осевого компрессора
Екатеринбург 2013

В данном проекте произведен расчет и проектирование многоступенчатого осевого компрессора.
Для расчета компрессора были заданы следующие величины:
частота вращения ротора n=4800 об/мин;
расход рабочего тела (воздуха) G=98 кг/с;
полное давление воздуха перед компрессором =98 кПа;
полная температура воздуха перед компрессором =284 К;
степень повышения давления воздуха в компрессоре =5,2;
адиабатический КПД по заторможенным параметрам =0,85;
коэффициент восстановления давления во входном устройстве =0,98.

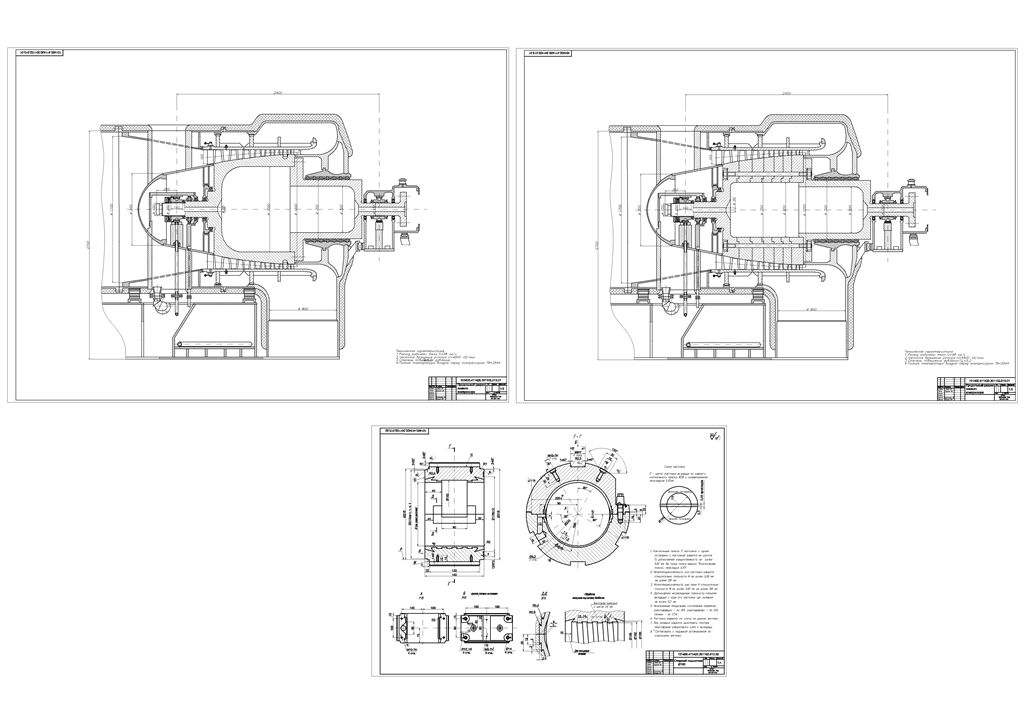

Графическая часть содержит продольный разрез компресора и вкладыш упорного подшипника.

Содержание
Перечень листов графических документов 3
Исходные данные 4
Введение 5
1. Выбор окружной скорости, схемы проточной части. Распределение напора и величины КПД по ступеням компрессора 6
2. Выбор осевой скорости, степени реактивности ступеней, густоты решеток и удлинения лопаток в отдельных ступенях 7
3. Предварительный расчет 8
4. Газодинамический расчет ступеней компрессора по среднему диаметру 10
5. Расчет закрутки рабочих лопаток всех ступеней 17
6. Расчет выходного патрубка 32
7. Расчёт опорного подшипника 33
8. Расчет вала на кручение 34
Заключение 35
Библиографический список 36
Условные сокращения и индексы 3
