Модель геометрическая без уплотнений, выполнялась для переделки покупного гидроцилиндра в привод ползунов прессформы. 5 деталей построены, подшипники и гайка - импортированы.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -

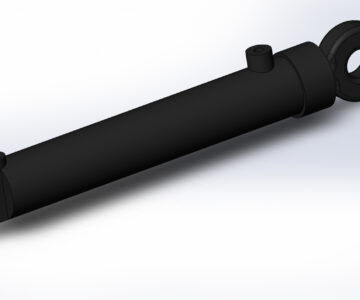

- Модель рулевого гидроцилиндра МТЗ-82 Ц50-3405215А-01 (50.25.200.415.11)
Модель рулевого гидроцилиндра МТЗ-82 Ц50-3405215А-01 (50.25.200.415.11)
0
4
125
5
3
30
Содержимое архива
-
ГайкаНейлонВставкойISO10512-M20x1,5_x_t.prt
-
assembly1stp.stp
-
NONE142.prt
-
Prevailing torque type hexagon nut ISO 10512 - M20x1,5_id6_x_t.prt
-
ass2поршневая.prt
-
Втулка49_5.prt
-
Шток25.prt
-
Гайка67_8.prt
-
assembly1.prt
-
Гидроцилиндр50.prt
-
ПодшипникШС25К ГОСТ3635-78.prt
-
NONE78.prt
-
ПоршеньВ34_6.prt
-
ГайкаНейлонВставкойISO10512-M20x1,5.x_t
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
Здравствуйте! Не подскажите, Компас v.20 откроет?
У меня Компас V21 и файлы деталей prt этой версии он открывает без истории. Но стандартный подход - открывать нейтральный формат stp
Здравствуйте! STEP файл откроет, без истории построения.
