Модернизация гидравлического погрузчика L-34

Национальная металлургическая академия Украины
Кафедра МЗ
Дипломная работа на тему: "Модернизация гидравлического погрузчика L-34"
Днепропетровск 2010

Объяснительная записка к дипломному проекту: 98 страниц, 24 рисунков, 10 таблиц, 14 источников.

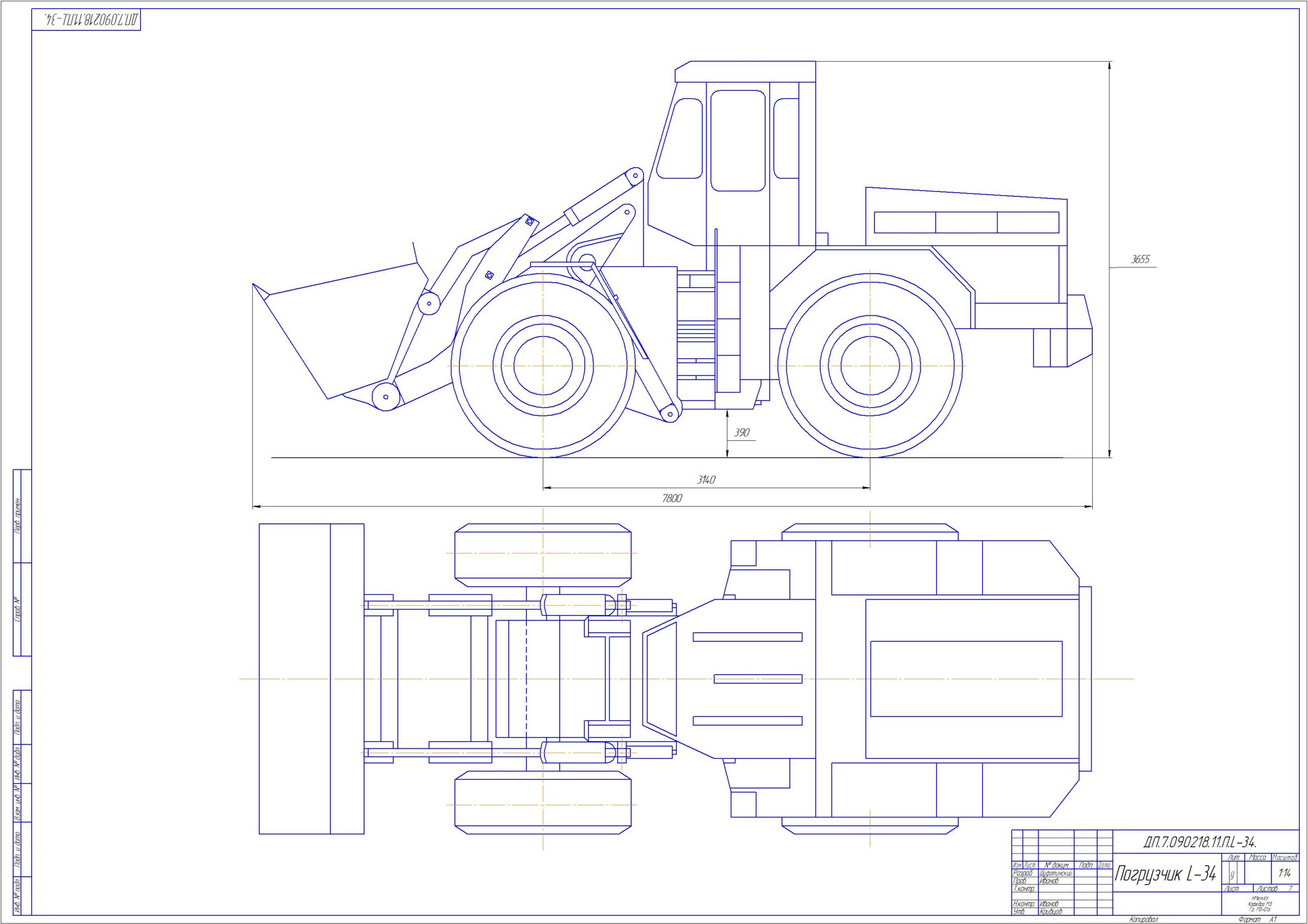

Объект разработки - Колесосъёмник на базе гидравлического погрузчика L - 34 производства металлургического завода «Стальная воля» (Польша)
Цель разработки - повышение надежности работы машины, улучшения эксплуатационных характеристик, повышения производства и уменьшения простою манипулятора.
В специальной части проведенное описание манипулятора, гидравлической системы, описание преимуществ и недостатков в процессе работы. Проведенный литературно-патентный поиск.
База – гидравлический погрузчик L-34 производства металлургического завода «Сталева воля» (Польша)
Грузоподъемность, кг 6000
Собственная масса, кг 20740
Полная масса, кг 23840
Габаритные размеры, мм
длина (захваты опущены на грунт) 776
ширина (захваты разведены до упора) 4116
высота 3450
Скорости движения, км/ч
без груза 30
с грузом (колесо большегрузного автомобиля) 5
Размеры устанавливаемых колес, мм
диаметр 1605…3035
ширина 450…915
Углы поворота устанавливаемого колеса, град.
в вертикальной плоскости, проходящей через продольную
ось колесосъемника 90
в вертикальной плоскости, перпендикулярной продольной оси колесосъемника 60
Максимальное усилие зажатия колеса в захватах, Н 178600

Состав: Манипулятор (СБ), Лапы манипулятора (СБ), Гидросистема, Колесосьемник (СБ), Насос (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15 SP1
