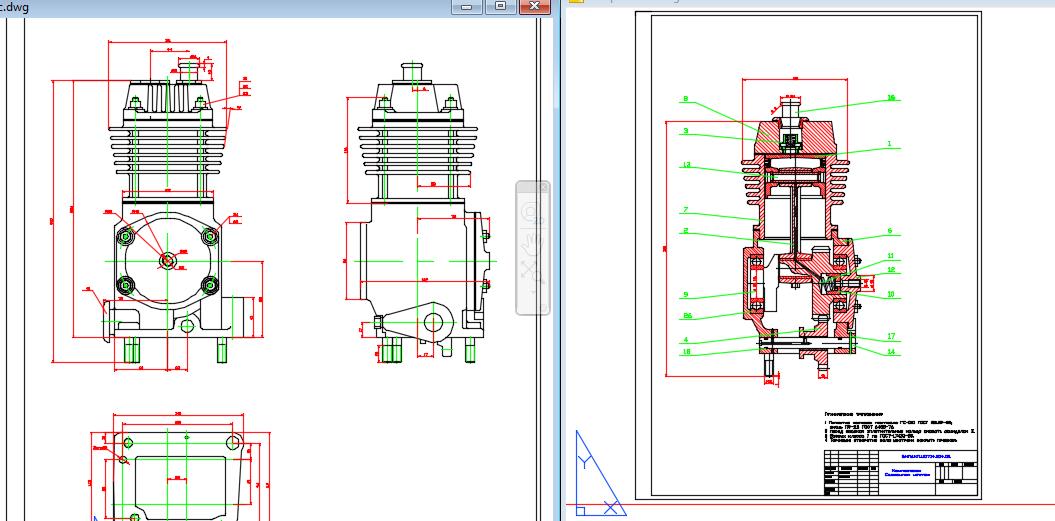

Одноцилиндровый компрессор МТЗ

Беларусский национальный технический университет
Кафедра "ГПП и ГПА"
Курсовой проект по дисциплине "обьемные машины и гидропередачи"
на тему "проектирование одноцилидрового компресора трактора МТЗ"
минск

Сжимаемый газ-воздух; начальное давление воздуха 1 МПа ; начальная температура воздуха 20 градусов по цельсию ; относительная влажность воздуха 1 ; производительность компрессора при заданных условиях 0,308 м3/с; конечное давление воздуха 0,725 МПа.

Содержание.
1. Введение
2. Обзор и анализ существующих схем и конструкций двухцилиндровых компрессоров
3. Выбор конструктивной схемы одноцилиндрового компрессора.
4. Термодинамический расчёт компрессора и расчет конструктивных параметров.
5. Кинематический и динамический расчёт компрессора6 6.Прочностной расчёт компрессора
6.1. Расчет стенок цилиндров на прочность
6.2. Расчет силовых шпилек головки цилиндров
7.3 расчет коленчатого вала на прочность
6.4. Расчет поршня
6.5 Расчет поршневого пальца
6.6. Расчет поршневых колец.
7. Заключение
Литература

Состав: Схема пневматическая принципиальная, спецификация компрессора, деталь вал Язык документа

Софт: AutoCAD 2007

Файлы:
моё\1.doc
моё\3.doc
моё\4,2.doc
моё\4.3.doc
моё\4.doc
моё\5,2.doc
моё\5.doc
моё\6.doc
моё\7.doc
моё\8.doc
моё\A3.bak
моё\A3.dwg
моё\Вал Сане.dwg
моё\Корпус.dwg
моё\МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ.doc
моё\Сборочный.dwg
моё\Содержание.doc
моё\Схема.doc
моё\Теловой расчет компрессора.doc
моё\Формат 1.doc
моё\Форыат 11.doc
моё
