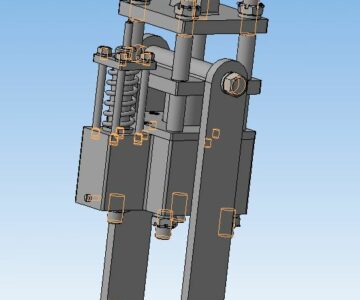

ограничитель скорости

Предназначен для регулирования скорости перемещения кантователей и исполнительных механизмов другого технологического оборудования.В корпусе с подводящими и отводящими каналами установлены полый золотник с отверстиями в днище и боковой стенке и упор с регулировочным винтом.В упоре размещена основная пружина.Упор выполнен в виде втулки с радиальными отверстиями и расточкой.Внутри втулок между рядами радиальных отверстий размещен клапан запирающий отверстие в днище золотника и дополнительная пружина между клапаном и шайбой с усилием сжатия нагружающая золотник через клапан.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13

Файлы:
Ограничитель скорости\~$Сборка.a3~
Ограничитель скорости\винт.m3d
Ограничитель скорости\втулка.m3d
Ограничитель скорости\золотник.m3d
Ограничитель скорости\клапан.m3d
Ограничитель скорости\корпус.m3d
Ограничитель скорости\пружина1.m3d
Ограничитель скорости\пружина2.m3d
Ограничитель скорости\Сборка.a3d
Ограничитель скорости\Сборка.a3d.bak
Ограничитель скорости\упор.m3d
Ограничитель скорости
