Осушитель 25 Бар , с расходом воздуха 80куб. метров в минуту. Используется для очистки воздуха от примесей путем прогонки загрязненного через адсорбер. В модели представлен конструктив без крепежа. Из чего собрана установка.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Осушитель 25Бар - конструктив
Осушитель 25Бар - конструктив
0
5
241
4
0
200
Сообщить о проблеме
Автор
Ramil
Дата
01.11.2021
Язык
Русский
Состав
3D Сборка, Вид общий (ВО), Спецификация
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-

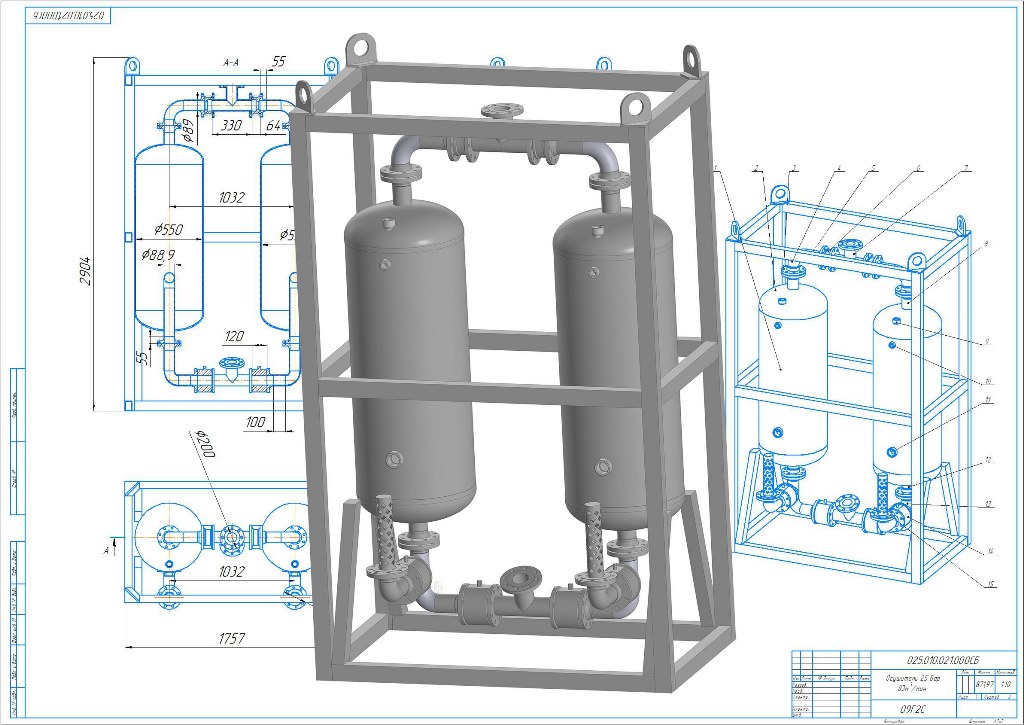

025.010.021.000СБ - Осушитель 25 Бар 83м 3 мин.cdw
-
Дно 550х8.m3d
-
Кран шаровый Серия MAGNUM Wafer Dn 80 Pn 25.m3d
-
Межфланцевый двухстворчатый обратный клапан DN 80_ PN25.m3d
-
Обечайка 1 вариант.m3d
-
Осушитель.a3d
-
Отвод 90-1-76,1x7,1-09Г2С ГОСТ 30753-2001.m3d
-
Раскосы.m3d
-
Сборка _ Вызодной узел.a3d
-
Сборка_Трубы 553_Дно.a3d
-
Сборка_Узла подключения.a3d
-
Сборка_труба 76.a3d
-
Сборка Корпуа.a3d
-
Сборка Проушины.a3d
-
Сборка Фильтра с фланцем.a3d
-
Спецификация 025.010.021.000.spw
-
Стойки вертикальные 60х80х4.m3d
-
Стяжки.m3d
-
Торцевые растяжки.m3d
-
Труба 550х6 длина 2000.m3d
-
Трубопровод для выхлопа.m3d
-
Фланец.m3d
-
Фланец 80-25-11-1-B-ВЧ40-III ГОСТ 33259-2015.m3d
-
Фланцевый тройник-серия A DN80 dN80 PN25 ГОСТ ISO 2531-2012.a3d
-
горезантальная пластина проушины.m3d
-
обечайка 76_4 длина 100.m3d
-
обечайка 76_4 длина 300.m3d
-
обечайка 76_4 длина 400.m3d
-
обечайка 89_ длина 200.m3d
-
обечайка 89_ длина КАКЯ.m3d
-
проушина.m3d
-
