Переключатель манометра типа ПМ2-320

Переключатели манометра типа ПМ предназначены для применения в гидросистемах станков и других машин для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.

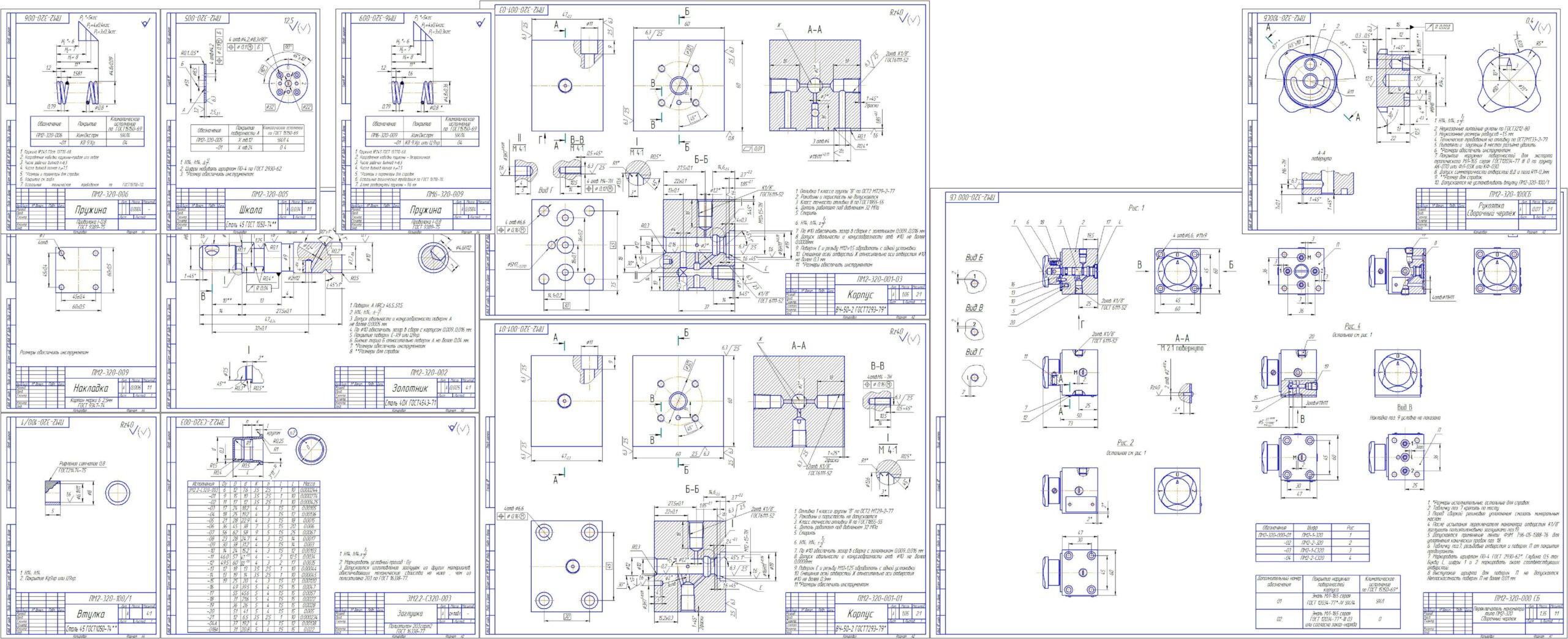

Состав: Сборочный чертеж, деталировка, спецификация Язык документа

Софт: КОМПАС-3D 11

Файлы:
Рукоятка.cdw
Накладка.cdw
золотник.cdw
ПМ2-320-000 СБ.cdw
пружина ПМ6-320-009.cdw
Спец. ПМ2-320-100.cdw
спец.1.cdw
Корпус ПМ2-320-001-03.cdw
спец.4.cdw
Корпус ПМ2-320-001-02.cdw
Заглушка ЗМ2.2-СЗ20-003.cdw
Шкала ПМ2-320-005.cdw
спец.5.cdw
пружина.cdw
спец.2.cdw
Втулка.cdw
Корпус ПМ2-320-001-01.cdw
спец.3.cdw
