Плита распределительная для регулятора расхода масла МПГ55-34

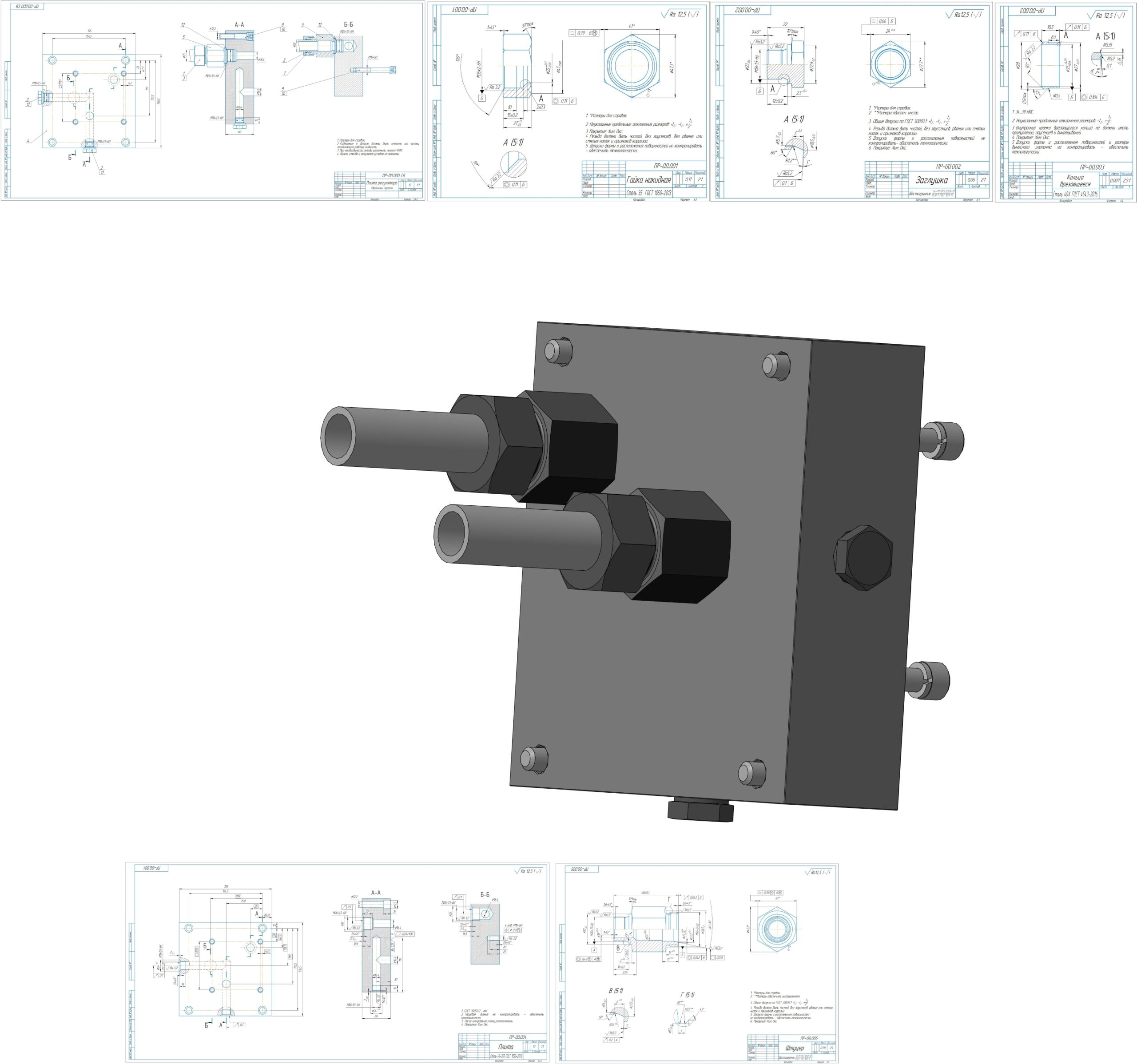

Сборка плиты, которая осуществляет распределение масла от гидролинии по трубам диаметром 25 мм к регулятору расхода масла МПГ55-34 и назад в гидролинию. На стенде для испытаний гидроцилиндров изначально использовался регулятор ПГ55-25 и разводка труб была сделана под него. В связи с производственной необходимостью заменили регулятор, а вместе с ним и распределительную плиту и соединительную гидроарматуру. Штуцера, врезающиеся кольца и гайки отличаются от исполнения по ГОСТ в связи с тем, что исходная труба диаметром 25 мм, а не 28 мм, как предписывает ГОСТ для стандартной гидроарматуры. Сборка представлена в виде 3D-модели и в виде 2D-документации. Проектировалось всё в Компас-3D v17.1.
Состав: Сборочный чертёж (СБ), Деталировка (Гайка накидная, заглушка, кольцо врезающееся, плита, штуцер), Спецификация, 3D-модель.
Софт: КОМПАС-3D 17.1
